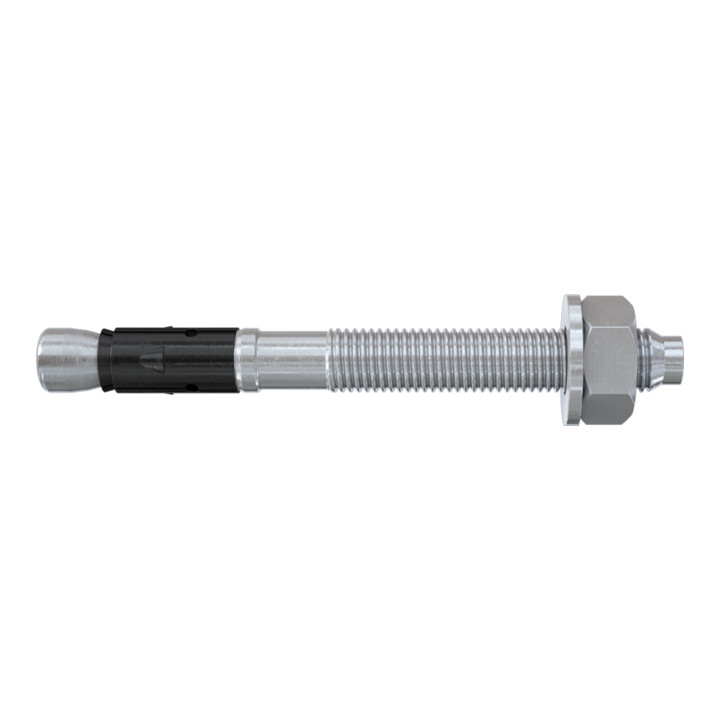

fischer Doorsteekanker FAZ II 10/100 E elektrolytisch verzinkt
fischer Doorsteekanker FAZ II 10/100 E elektrolytisch verzinkt
- Maximale dikte van het aan te bouwen onderdeel (gereduceerd)
- 120 mm
- Maximale dikte van het aan te bouwen onderdeel (standaard)
- 100 mm
- Boor nominale diameter
- 10 mm
- Minimale boor diepte bij doorsteekmontage
- 175 mm
- Maximale dikte van het aan te bouwen onderdeel
- 22 mm
- Plug lengte
- 185 mm
- Gewicht
- 105,6 g
- Draad
- M10
- Draad lengte
- 143 mm
- Sleutelwijdte
- 17 mm
- Buiten diameter U-ring
- 20 mm
- Dikte U-ring
- 2 mm
- Verankeringsdiepte (standaard)
- 60 mm
- Installatie koppel
- 45 N·m
- Draad diameter
- 10
- ICC-goedkeuring
- Ja
- Seismische goedkeuring
- C1 / C2
- Verankeringsdiepte (gereduceerd)
- 40 mm
- Verankeringsondergrond
- Beton, natuursteen met dichte structuur
- Montagewijze
- Doorsteekmontage, voorsteekmontage
- Oppervlakte
- Galvanisch verzinkt
- Materiaal
- Staal
- Toegelaten voor
- Beton C20/25 tot C50/60, ongescheurd, beton C20/25 tot C50/60, gescheurd
- Erkenning Factory Mutual
- Ja
- Brandtest
- Ja
- DOP - Prestatieverklaring
- Ja
- EPD - Milieu productverklaring
- Nee
- Eigenschap
- Flexibel voor binnen, één anker – twee verankeringsdiepten, gereduceerde verankeringsdiepte = verminderde boor diepte, krachtig in beton, eenvoudige montage, minimale aandraaislip, minder bevestigingspunten en kleinere ankerplaten nodig, met spreidclip voor hoogste draagkracht
- Brandwerendheidsklasse
- R 120
- Kwaliteitszegel
- Ja
- Belastingswaarden
- Ja
- Keurmerk
- Ja
- Werking
- Vormsluiting
- Ook geschikt voor verankeringsondergrond
- Beton C12/15, natuursteen met dichte structuur
- Technische documentatie
- Nee
- Contact fabrikant
- fischerwerke GmbH & Co. KG Klaus-Fischer-Straße 1, 72178 Waldachtal, DE [email protected]
- Art.nr.
- 85992063x20
- GTIN
- 4006209915431
• Volgens de nieuwe beoordeling (ETA) nemen de treksterktes aanzienlijk toe. Hierdoor zijn minder ankers nodig • De variabele verankeringsdieptes bij de maten M8 tot M16 maken het voor het eerst mogelijk om millimeternauw aan te passen aan de belastingen • De uitvoering met zeskantmoer biedt een esthetisch fraaie verankering en beschermt door de ronde vorm ook tegen verwondingen • De eerste boutanker M6 met een ETA-beoordeling Optie 1, voor veilige en goedgekeurde verankeringen • De internationale goedkeuringen garanderen maximale veiligheid en de hoogste prestaties
Gebruik
• De FAZ II is geschikt voor voor- en doorsteekmontage en dankzij de lange schroefdraad ook optimaal voor afstandsmontages • Bij het aandraaien van de moer wordt de conuspen in de spreidclip getrokken en spant deze tegen de boorgatwand • Bij het bereiken van het opgegeven koppel is de anker volgens de goedkeuring correct geplaatst • Voor seriemontage raden wij het gebruik van het boutanker-inzetgereedschap FABS aan
