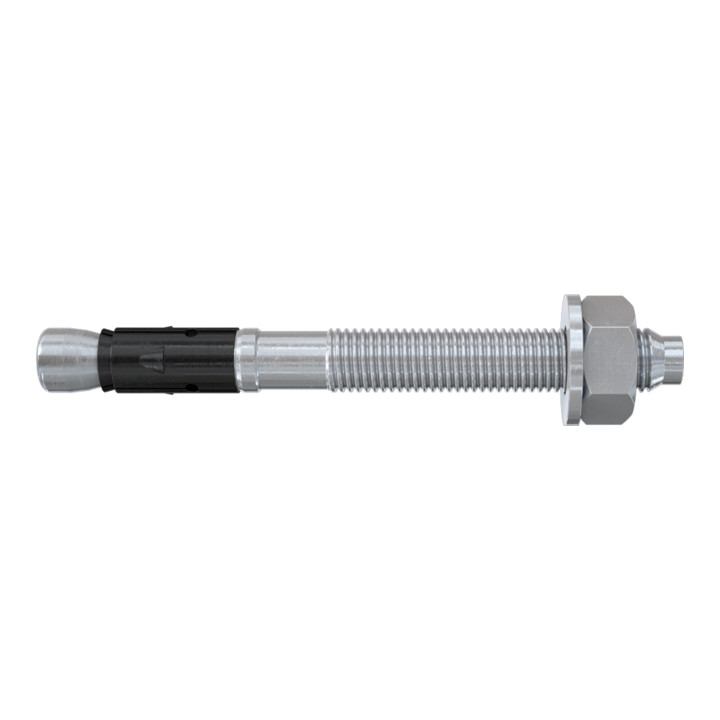

fischer Doorsteekanker FAZ II 10/160 E per stuk verpakt
fischer Doorsteekanker FAZ II 10/160 E per stuk verpakt
- Maximale dikte van het aanbouwdeel (gereduceerd)
- 180 mm
- Maximale dikte van het aanbouwdeel (standaard)
- 160 mm
- Boor nominale diameter
- 10 mm
- Minimale boor diepte bij doorsteekmontage
- 235 mm
- Maximale dikte van het aanbouwdeel
- 160 mm
- Plug lengte
- 245 mm
- Gewicht
- 134,7 g
- Draad
- M10
- Draad lengte
- 193 mm
- Sleutelwijdte
- 17 mm
- Buitendiameter U-ring
- 20 mm
- Dikte U-ring
- 2 mm
- Verankeringsdiepte (standaard)
- 60 mm
- Installatiedraaimoment
- 45 N·m
- Draad diameter
- 10
- ICC-goedkeuring
- Ja
- Seismische goedkeuring
- C1 / C2
- Verankeringsdiepte (gereduceerd)
- 40 mm
- Verankeringsondergrond
- Beton, natuursteen met dicht gesteente
- Montagewijze
- Doorsteekmontage, voorsteekmontage
- Oppervlak
- Galvanisch verzinkt
- Materiaal
- Staal
- Toegelaten voor
- Beton C20/25 tot C50/60, ongescheurd, beton C20/25 tot C50/60, gescheurd
- Erkenning Factory Mutual
- Ja
- Brandtest
- Ja
- DOP - Prestatieverklaring
- Ja
- EPD - Milieuproductverklaring
- Nee
- Eigenschap
- Flexibel voor binnengebruik, één anker – twee verankeringsdieptes, gereduceerde verankeringsdiepte = verminderde boor diepte, krachtig in beton, eenvoudige montage, minimale aandraaimarge, minder bevestigingspunten en kleinere ankerplaten vereist, met spreidclip voor maximale dragend vermogen
- Brandwerendheidsklasse
- R 120
- Kwaliteitszegel
- Ja
- Belastingswaarden
- Ja
- Testcertificaat
- Ja
- Werking
- Vormsluiting
- Ook geschikt voor verankeringsondergrond
- Beton C12/15, natuursteen met dicht gesteente
- Technische documentatie
- Nee
- Contact fabrikant
- fischerwerke GmbH & Co. KG Klaus-Fischer-Straße 1, 72178 Waldachtal, DE [email protected]
- Art.nr.
- 86057600x20
- GTIN
- 4006209924372
• Volgens de nieuwe beoordeling (ETA) nemen de treksterktes aanzienlijk toe. Hierdoor zijn minder ankers nodig • De variabele verankeringsdieptes bij de maten M8 tot M16 maken voor het eerst een millimeterprecieze aanpassing aan de belastingen mogelijk • De uitvoering met zeskantmoer zorgt voor een esthetisch mooie verankering en beschermt door de ronde vorm ook tegen verwondingen • De eerste M6 boutanker met een ETA-classificatie Optie 1, voor veilige en goedgekeurde verankeringen • De internationale goedkeuringen garanderen maximale veiligheid en de hoogste prestaties
Gebruik

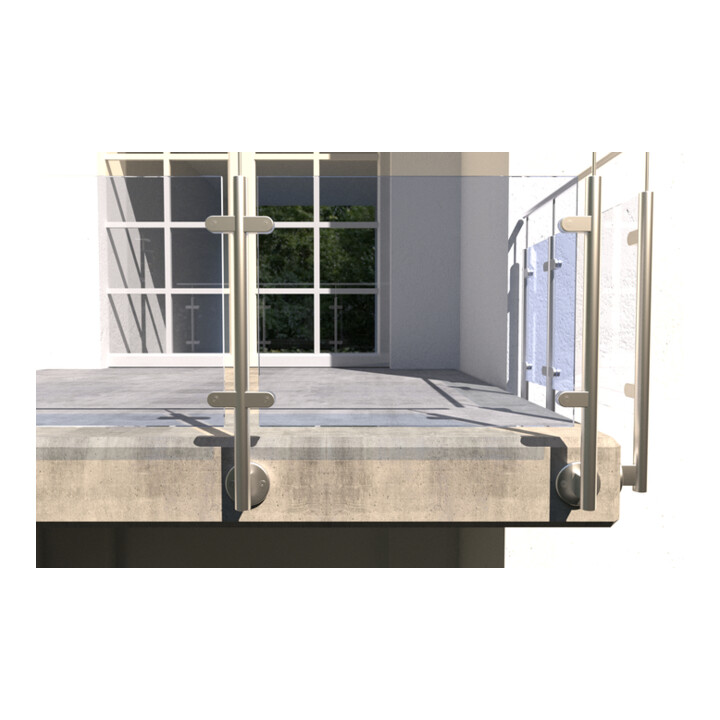

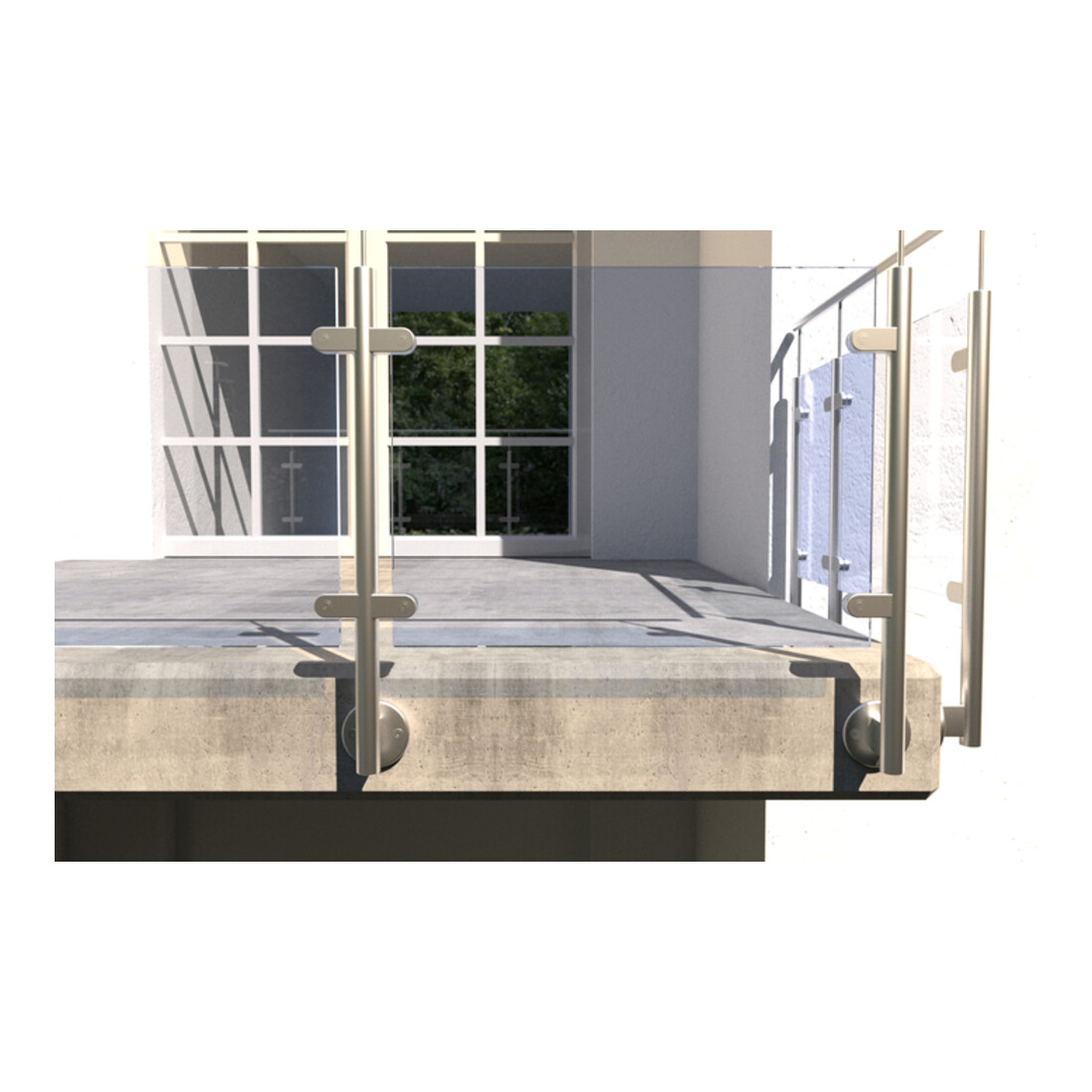

• De FAZ II is geschikt voor voor- en doorsteekmontage en dankzij de lange schroefdraad ook optimaal voor afstandsmontages • Bij het aandraaien van de moer wordt de conuspen in de spreidclip getrokken en spant deze tegen de boorgatwand • Bij het bereiken van het opgegeven koppel is de anker volgens de goedkeuring correct geplaatst • Voor seriemontage raden wij het gebruik van het boutanker-inzetgereedschap FABS aan
