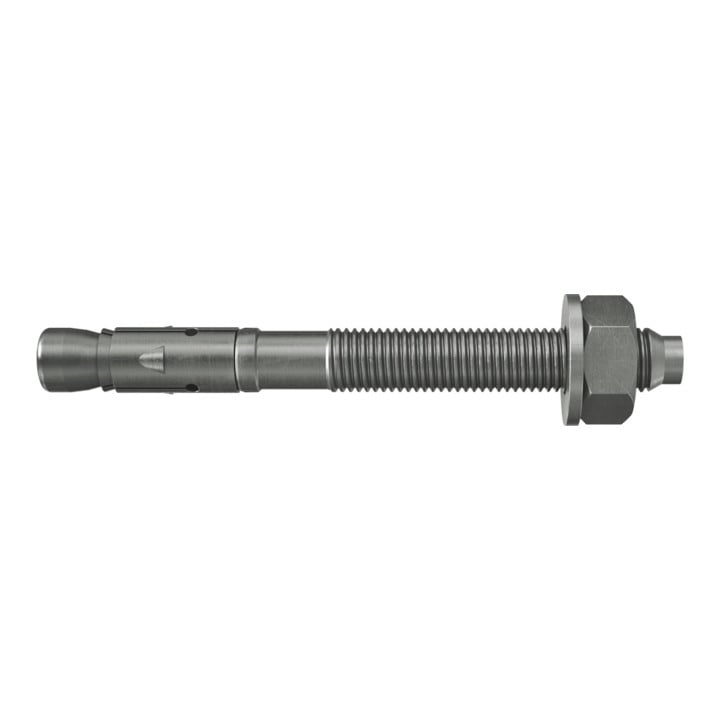

fischer Doorsteekanker FAZ II 12/10 roestvast staal R E per stuk verpakt
fischer Doorsteekanker FAZ II 12/10 roestvast staal R E per stuk verpakt
- Maximale dikte van het aan te bouwen onderdeel (gereduceerd)
- 30 mm
- Maximale dikte van het aan te bouwen onderdeel (standaard)
- 10 mm
- Nominale boorgatdiameter
- 12 mm
- Minimale boorgatdiepte bij doorsteekmontage
- 115 mm
- Maximale dikte van het aan te bouwen onderdeel
- 10 mm
- Pluglengte
- 108 mm
- Gewicht
- 100,9 g
- Draad
- M12
- Draadlengte
- 61 mm
- Sleutelwijdte
- 19 mm
- Buitenste diameter van de U-ring
- 18 mm
- Dikte van de U-ring
- 2 mm
- Verankeringsdiepte (standaard)
- 70 mm
- Installatiedraaimoment
- 60 N·m
- Draadmaat
- 12
- ICC-goedkeuring
- Ja
- Seismische goedkeuring
- C1 / C2
- Verankeringsdiepte (gereduceerd)
- 50 mm
- Verankeringsondergrond
- Natuursteen met dicht gesteente, beton
- Montagewijze
- Voorsteekmontage, doorsteekmontage
- Oppervlakte
- Blank
- Materiaal
- Roestvrij staal
- Materiaalkwaliteit
- R
- Goedgekeurd voor
- Beton C20/25 tot C50/60, gescheurd, beton C20/25 tot C50/60, ongescheurd
- Erkenning Factory Mutual
- Ja
- Brandtest
- Ja
- DOP - Prestatieverklaring
- Ja
- EPD - Milieuproductverklaring
- Nee
- Eigenschap
- Spreidclip garandeert hoogste draagkracht, roestvrij staal: maximale veiligheid voor buitengebruik, gereduceerde verankeringsdiepte = verminderde boorgatdiepte, weinig hamerklappen en minimale aanslagslip, één anker – twee verankeringsdieptes, minder bevestigingspunten en kleinere ankerplaten vereist
- Brandwerendheidsklasse
- R 120
- Kwaliteitszegel
- Ja
- Belastingswaarden
- Ja
- Keurmerk
- Ja
- Werking
- Vormsluiting
- Ook geschikt voor verankeringsondergrond
- Beton C12/15, natuursteen met dicht gesteente
- Technische documentatie
- Nee
- Contact fabrikant
- fischerwerke GmbH & Co. KG Klaus-Fischer-Straße 1, 72178 Waldachtal, DE [email protected]
- Art.nr.
- 65272909x10
- GTIN
- 4006209915462
• Volgens de nieuwe beoordeling (ETA) nemen de trekdragende capaciteiten aanzienlijk toe. Hierdoor zijn minder ankers nodig. • De variabele verankeringsdieptes bij de maten M8 tot M16 maken voor het eerst een millimeterprecieze aanpassing aan de belastingen mogelijk. • De uitvoering met zeskantmoer zorgt voor een esthetisch mooie verankering en beschermt door de ronde vorm ook tegen verwondingen. • De eerste M6-boutanker met een ETA-beoordeling Optie 1, voor veilige en toegestane verankeringen. • De internationale goedkeuringen garanderen maximale veiligheid en hoogste prestaties.
Gebruik
• De FAZ II is geschikt voor voor- en doorsteekmontage en door de lange schroefdraad ook optimaal voor afstandsmontages. • Bij het aandraaien van de moer wordt de conusbout in de spreidclip getrokken en spant deze tegen de boorgatwand. • Bij het bereiken van het opgegeven koppel is de anker volgens de goedkeuring geplaatst. • Bij seriemontage adviseren wij het gebruik van het boutanker-inzetgereedschap FABS.
