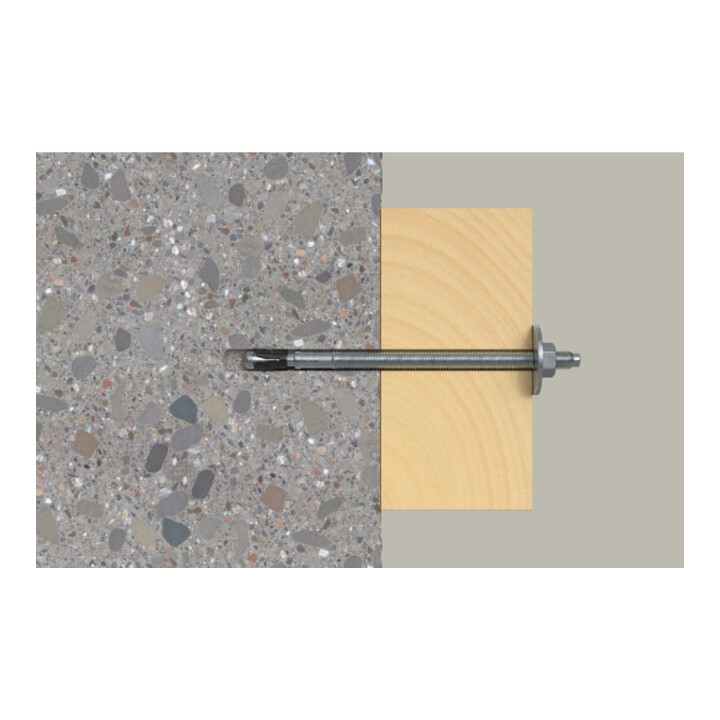

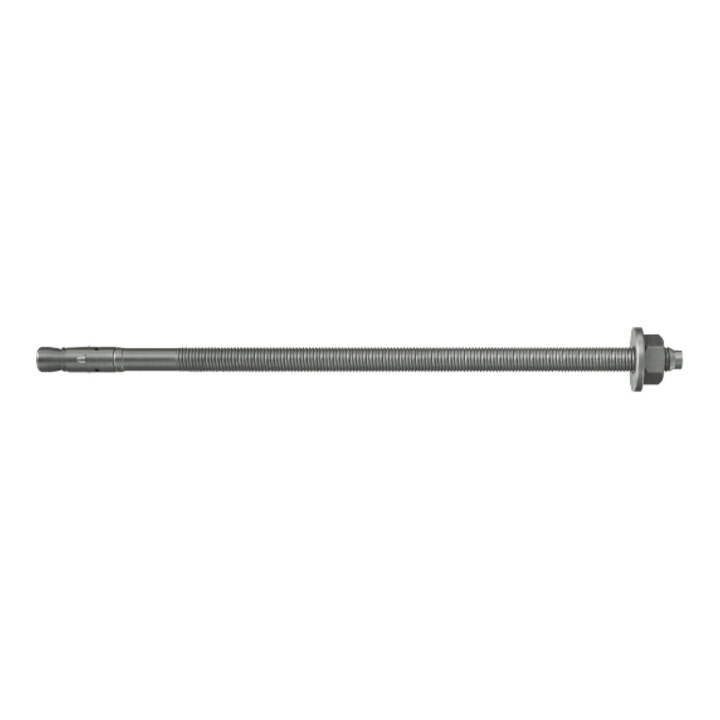

fischer Doorsteekanker FAZ II Plus 10/10 GS R roestvast staal
fischer Doorsteekanker FAZ II Plus 10/10 GS R roestvast staal
- ETA-goedkeuring
- Ja
- Boordiameter
- 10 mm
- Ankerlengte
- 95 mm
- Draad
- M10
- Draadmaat (metrisch)
- 10 mm
- Sleutelwijdte
- 17 mm
- U-ring (buitendiameter x dikte)
- 25 x 3 mm
- Min. boorloofdikte bij doorsteekmontage
- 85 mm
- Verankeringsdiepte (gereduceerd)
- 40 mm
- Verankeringsdiepte (standaard)
- 60 mm
- Max. dikte van het aan te brengen onderdeel
- 10 mm
- Max. bruikbare lengte hef,stand./hef,min.
- 10 / 30 mm
- Max. dikte van het aan te brengen onderdeel (gereduceerd)
- 30 mm
- Max. dikte van het aan te brengen onderdeel (standaard)
- 10 mm

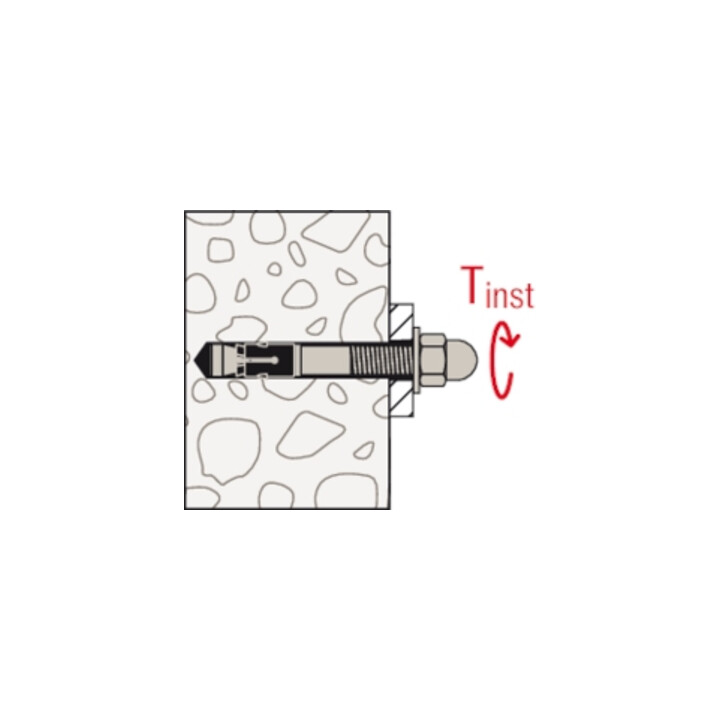

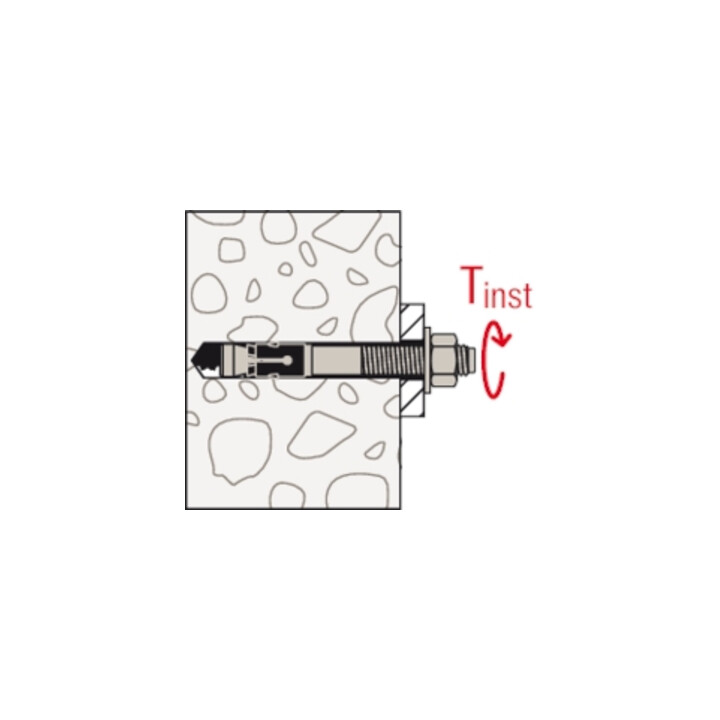

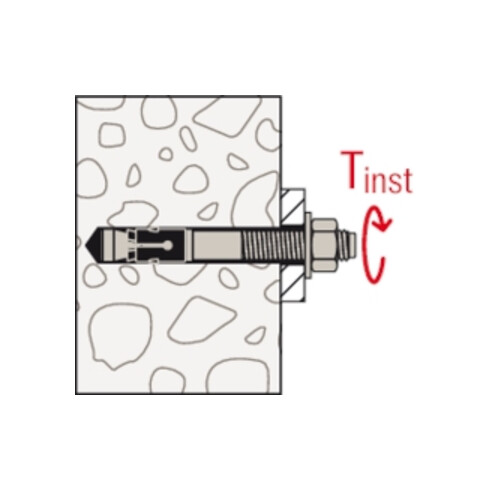

- Installatiedraaimoment
- 45 N·m
- Materiaal
- roestvrij staal
- Seismische goedkeuring
- C1 / C2
- Voorsteekmontage
- Ja

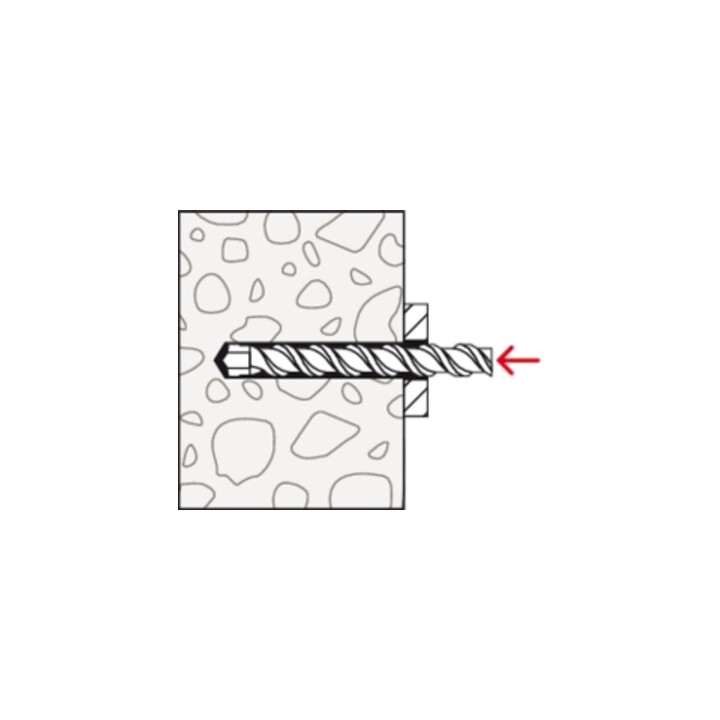

- Doorsteekmontage
- Ja
- Afstandsmontage
- Nee
- Contact fabrikant
- fischerwerke GmbH & Co. KG Klaus-Fischer-Straße 1, 72178 Waldachtal, DE [email protected]
- Art.nr.
- 85109037
- GTIN
- 4048962462906

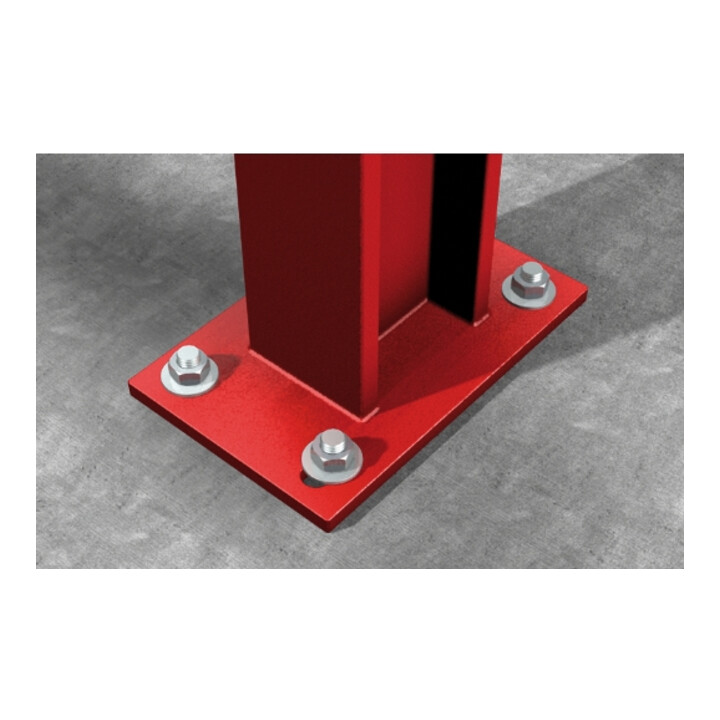

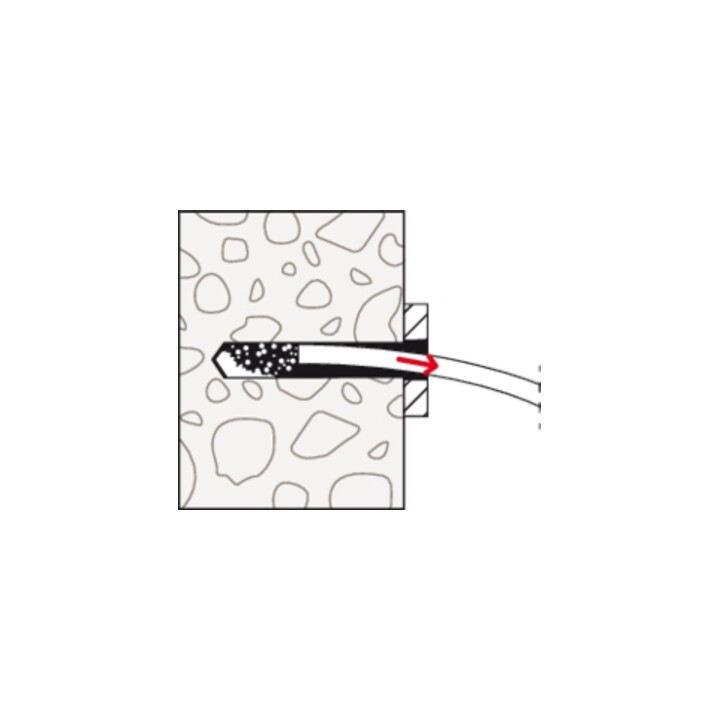

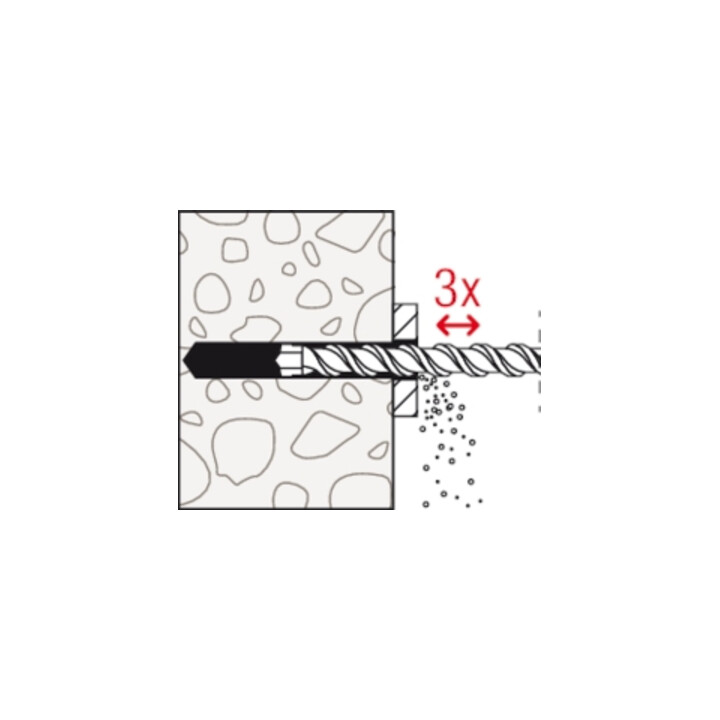

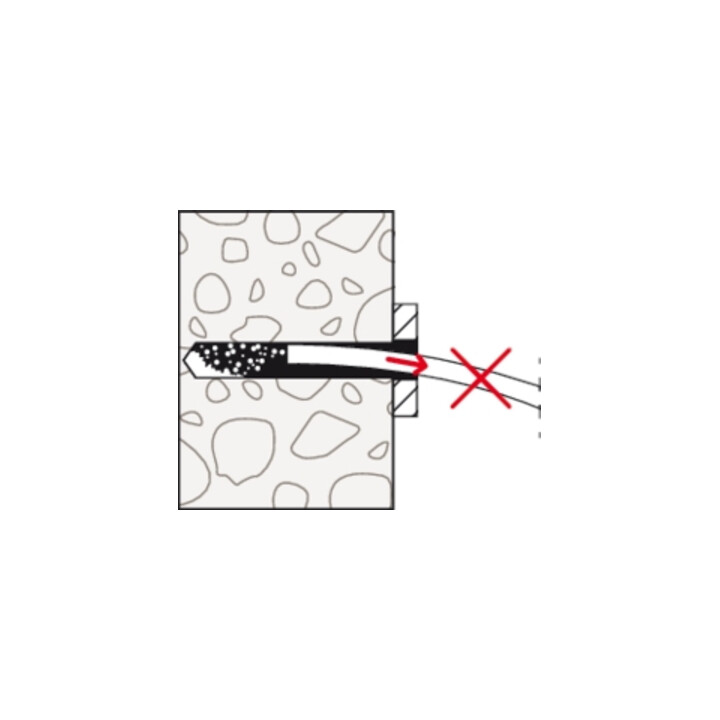

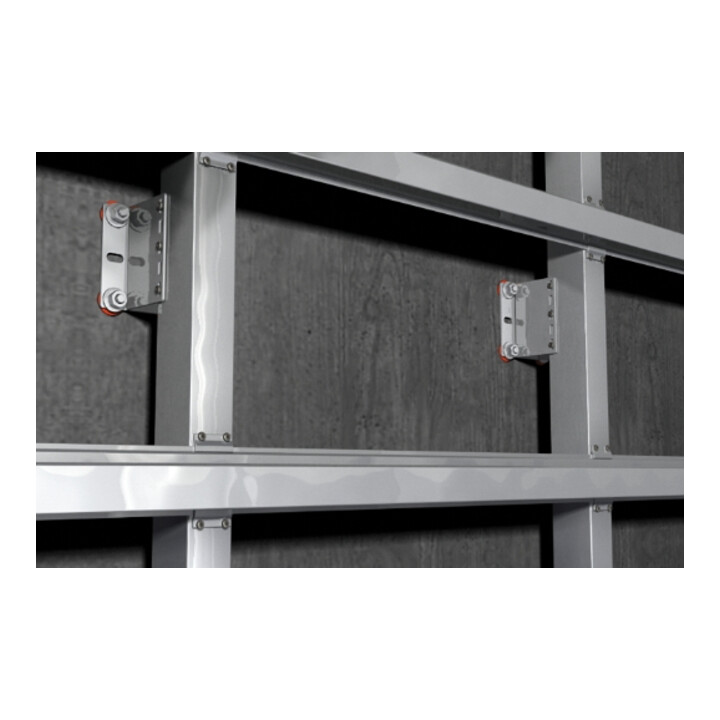

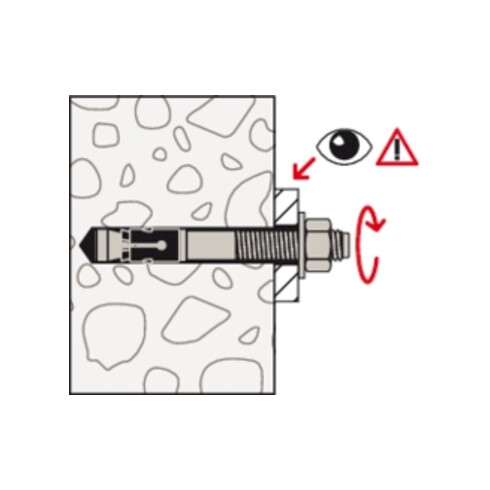

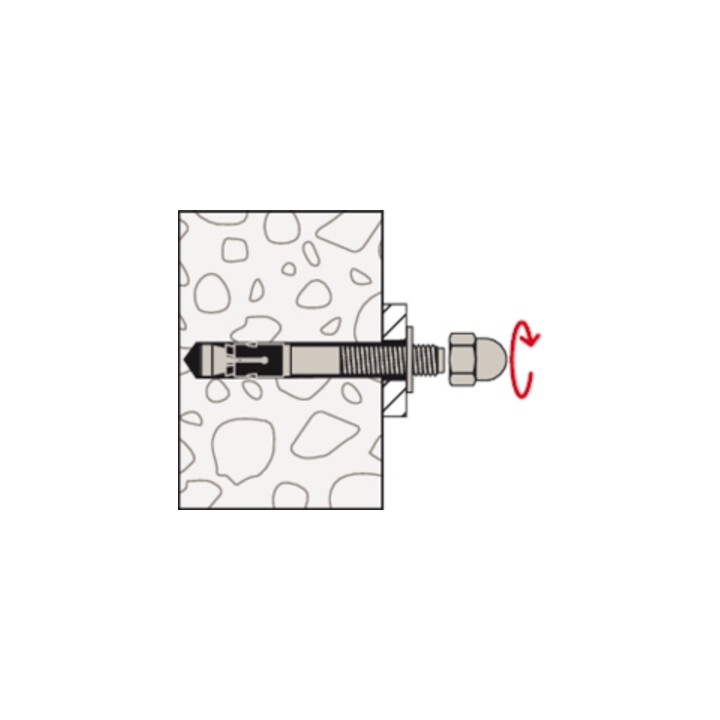

• De FAZ II Plus GS zijn door de voorgemonteerde grote U-ring geschikt voor het bevestigen van stalen aanbouwdelen met langwerpige gaten, waardoor een nog betere uitlijning mogelijk is en de montage-inspanning wordt verminderd • Snellere en eenvoudigere montage zonder het reinigen van het boorgat (M8-M24) • Talrijke keuringsrapporten voor verschillende ondergrondmaterialen (beton C12/15-C80/90, staalvezelbeton (aBG), kalkzandsteen) vergroten het aantal toepassingsmogelijkheden • Met de nieuwe beoordeling (ETA) nemen de dwarsdragende capaciteiten aanzienlijk toe. Hierdoor zijn minder bevestigingspunten en ankers nodig • De ETA-beoordeling garandeert samen met andere keuringsrapporten (RWS, ZTV, ETK) hoge belastingen bij brand • Een extern onafhankelijk rapport bevestigt een gebruiksduur van verankeringen tot 120 jaar. Zo overleeft de FAZ II Plus een heel eeuw en is perfect voor grote, duurzame bouwprojecten (M10-M16) • De variabele verankeringsdiepten maken een millimeterprecies aanpassen aan de belastingen mogelijk. Toepassingsgebieden: • De FAZ II Plus GS is geschikt voor voor- en doorsteekmontage en ook optimaal voor afstandsmontages • Bij het aandraaien van de moer wordt de conusbout in de spreidclip getrokken en spant deze tegen de boorgatwand • Bij het bereiken van het voorgeschreven aanhaalmoment is de anker conform de goedkeuring gezet
