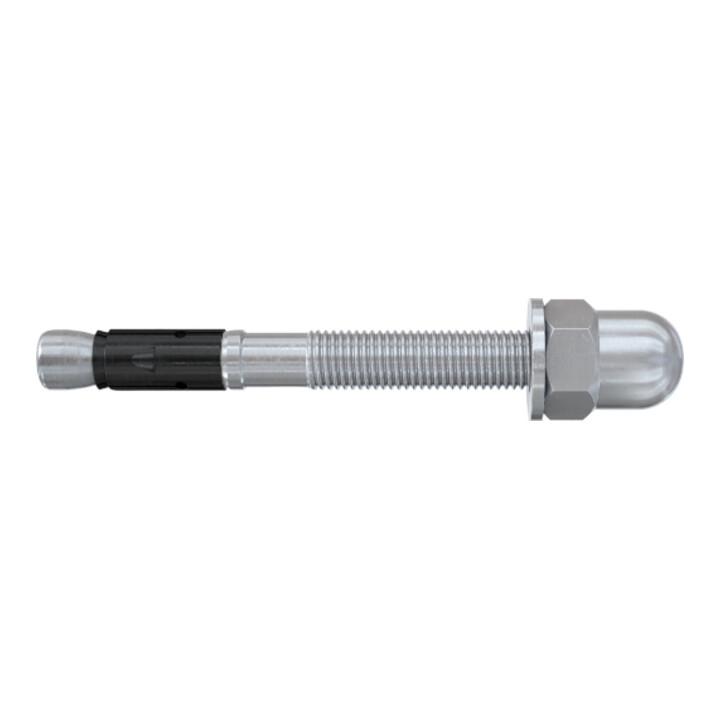

fischer Doorsteekanker FAZ II Plus 10/10 H EV elektrolytisch verzinkt staal
fischer Doorsteekanker FAZ II Plus 10/10 H EV elektrolytisch verzinkt staal
- ETA-goedkeuring
- Ja
- Boor nominale diameter
- 10 mm
- Ankerlengte
- 95 mm
- Draad
- M10
- Draadmaat (metrisch)
- 10 mm
- Sleutelwijdte
- 17 mm
- U-ring (buitendiameter x dikte)
- 20 x 2 mm
- Min. boorlochtediepte bij doorsteekmontage
- 87 mm
- Verankeringsdiepte (gereduceerd)
- 40 mm
- Verankeringsdiepte (standaard)
- 60 mm
- Max. dikte van het aan te brengen onderdeel
- 10 mm
- Max. nuttige lengte hef,stand./hef,min.
- 10 / 30 mm
- Max. dikte van het aan te brengen onderdeel (gereduceerd)
- 30 mm
- Max. dikte van het aan te brengen onderdeel (standaard)
- 10 mm

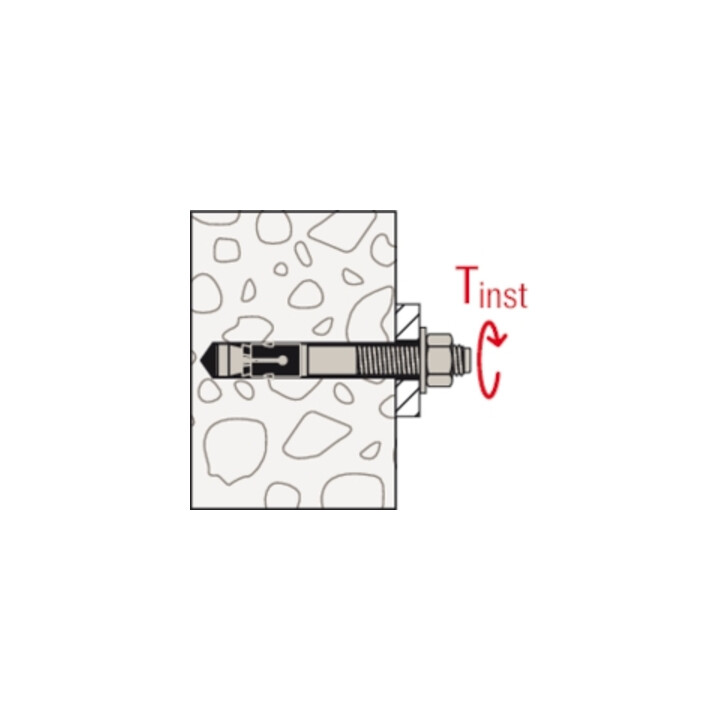

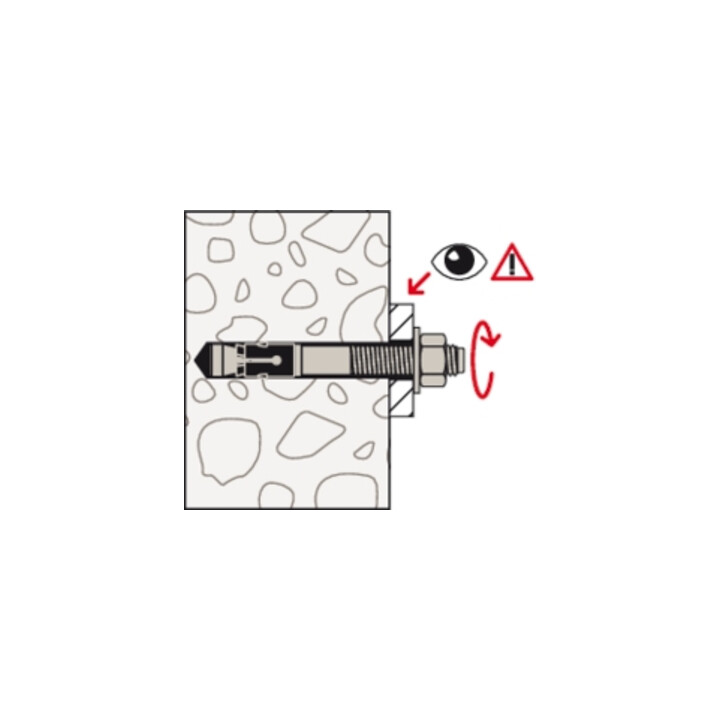

- Installatiedraaimoment
- 45 N·m
- Materiaal
- galvanisch verzinkt staal
- Seismische goedkeuring
- C1 / C2
- Voorsteekmontage
- Ja

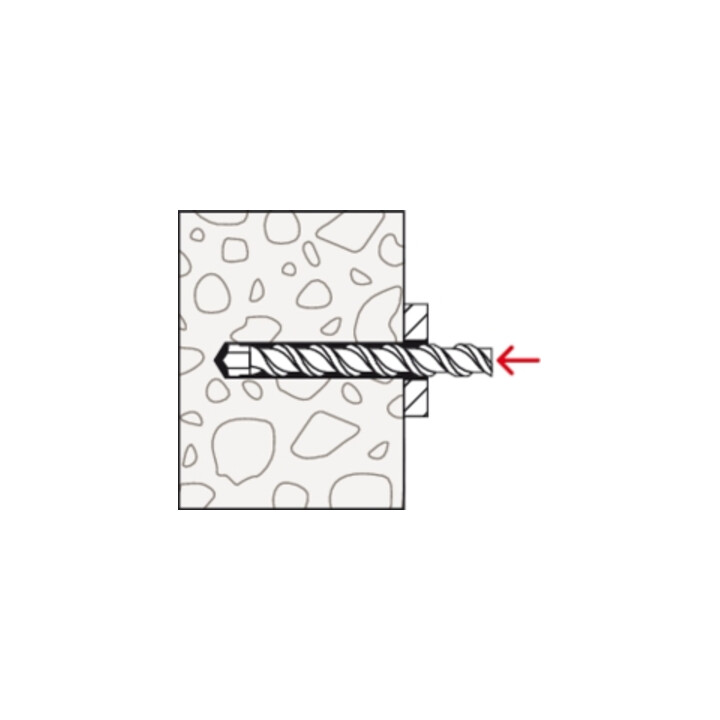

- Doorsteekmontage
- Ja
- Afstandsmontage
- Nee
- Contact fabrikant
- fischerwerke GmbH & Co. KG Klaus-Fischer-Straße 1, 72178 Waldachtal, DE [email protected]
- Art.nr.
- 86550851
- GTIN
- 4048962463125

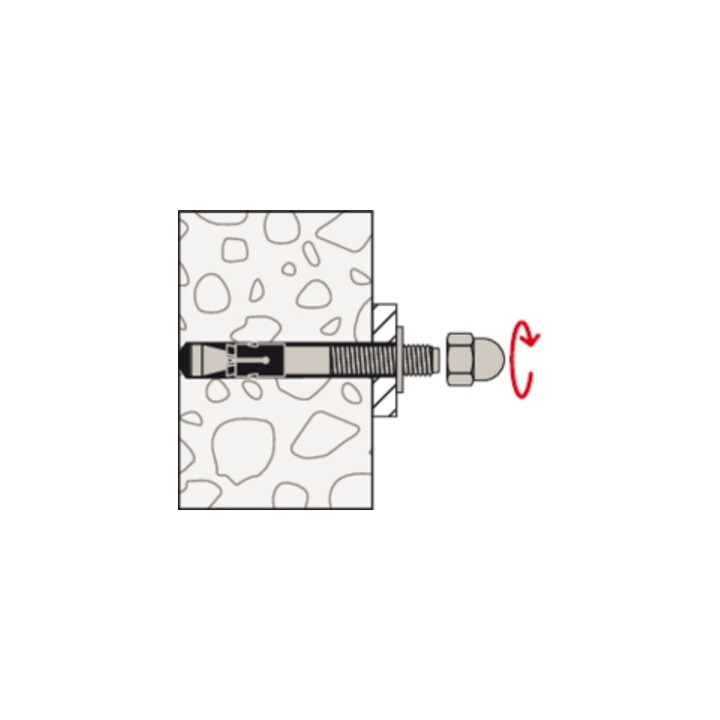

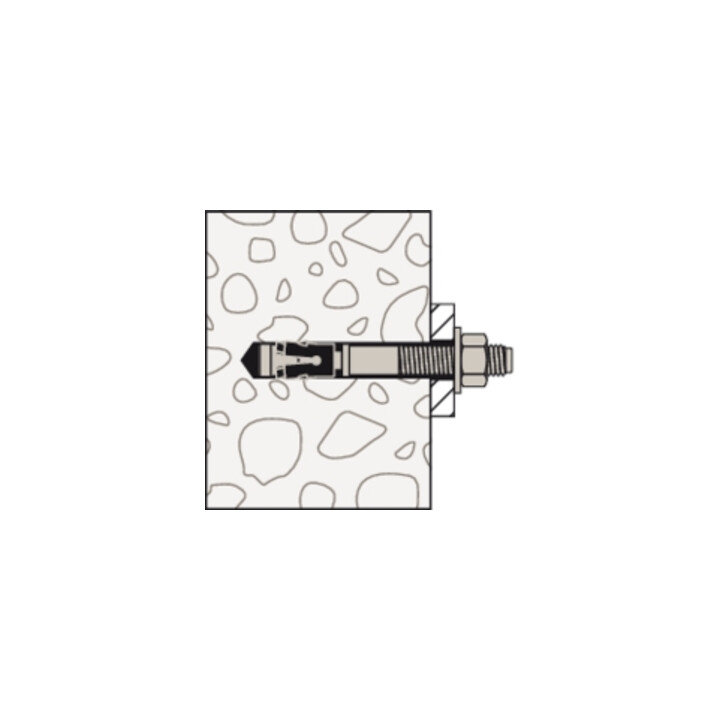

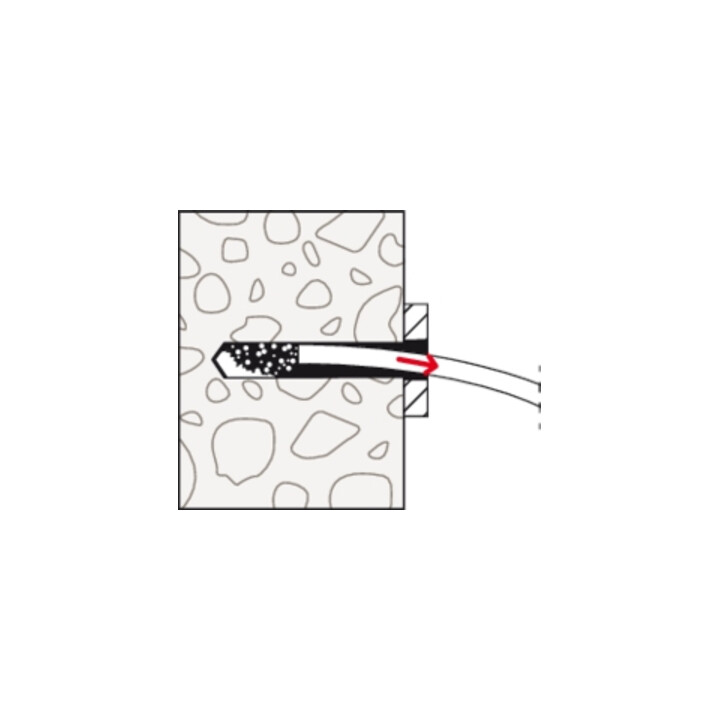

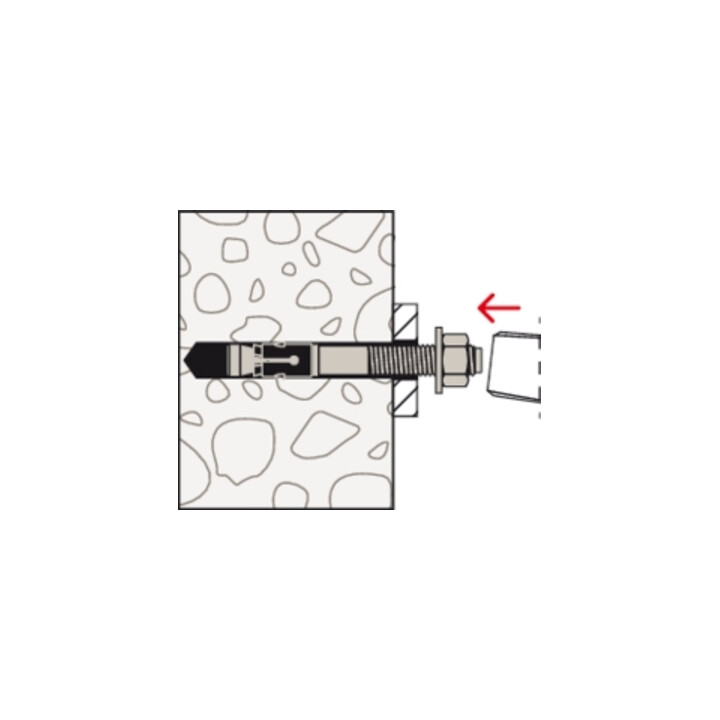

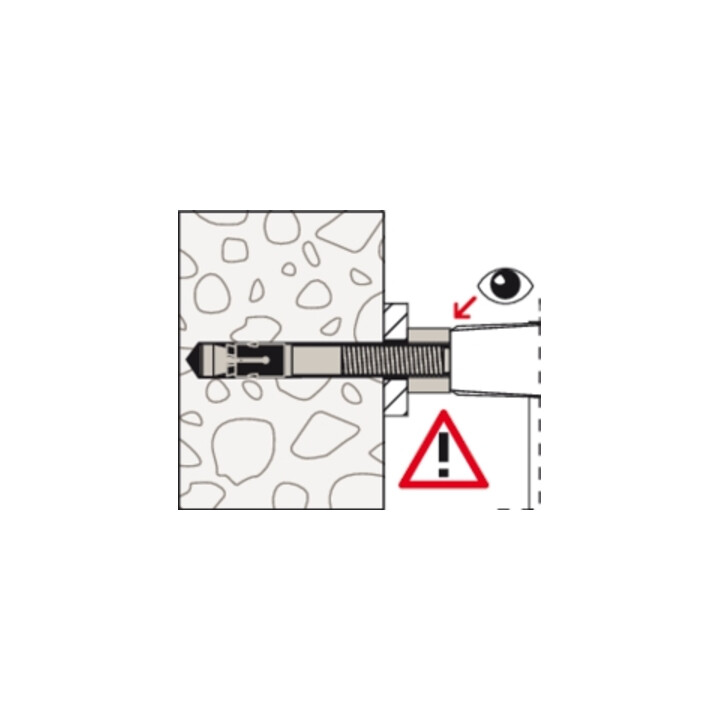

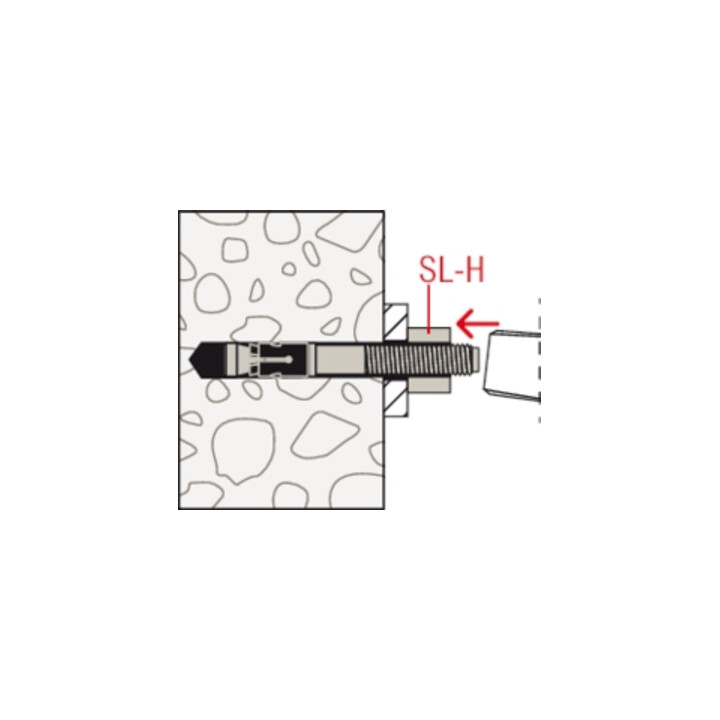

• De borgmoer is geregeld volgens de ETA (beoordeling) en optimaal voor architectonisch veeleisende toepassingen • De uitvoering met borgmoer beschermt door de gesloten vorm ook tegen verwondingen • Snelle en eenvoudigere montage zonder boorgatreiniging (M8-M24) • Talrijke keuringsrapporten voor verschillende ondergrondmaterialen (beton C12/15-C80/90, staalvezelbeton (aBG), kalkzandsteen) vergroten het aantal toepassings- en gebruiksgebieden • Met de nieuwe beoordeling (ETA) nemen de dwarsdragende capaciteiten aanzienlijk toe. Hierdoor zijn minder bevestigingspunten en ankers nodig • De ETA-beoordeling garandeert samen met andere keuringsrapporten (RWS, ZTV, ETK) hoge belastingen bij brand • Een extern onafhankelijk rapport bevestigt een gebruiksduur van verankeringen tot 120 jaar. Daarmee overleeft de FAZ II Plus een heel eeuw en is perfect geschikt voor grote, duurzame bouwprojecten (M10-M16) • De variabele verankeringsdieptes maken een millimeterprecieze aanpassing aan de belastingen mogelijk. Toepassingsgebieden: • De FAZ II Plus H is geschikt voor voor- en doorsteekmontage • Bij het aandraaien van de moer wordt de conuspen in de spreidclip getrokken en spant deze tegen de boorgatwand • Bij het bereiken van het voorgeschreven koppel is de anker conform de goedkeuring geplaatst
