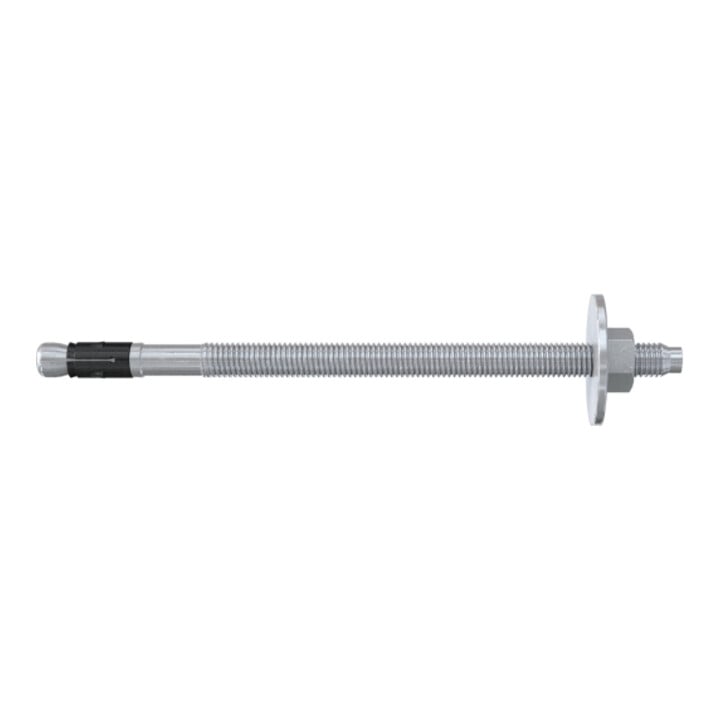

fischer Doorsteekanker FAZ II Plus 12/120 GS EV elektrolytisch verzinkt staal
fischer Doorsteekanker FAZ II Plus 12/120 GS EV elektrolytisch verzinkt staal
- ETA-goedkeuring
- Ja
- Boor nominale diameter
- 12 mm
- Ankerlengte
- 220 mm
- Draad
- M12
- Draadmaat (metrisch)
- 12 mm
- Sleutelwijdte
- 19 mm
- U-ring (buitendiameter x dikte)
- 30 x 3 mm

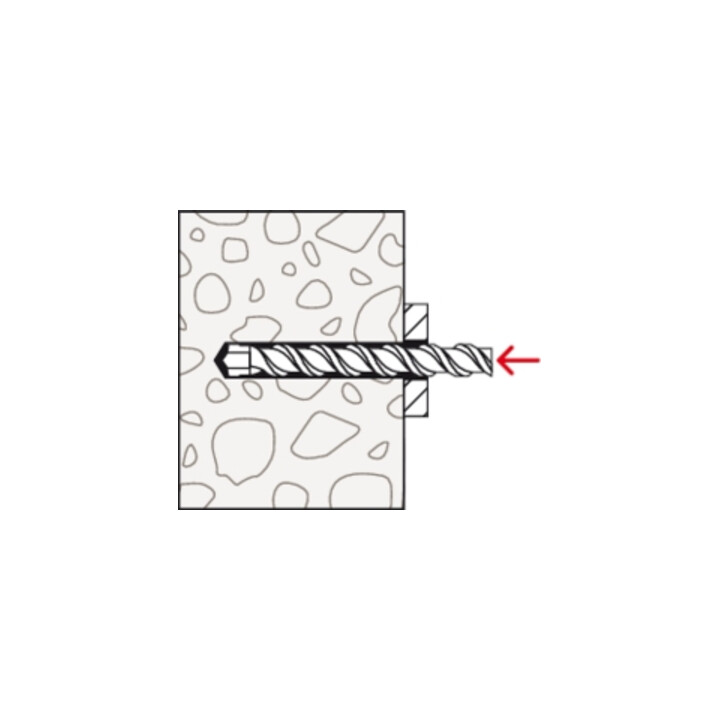

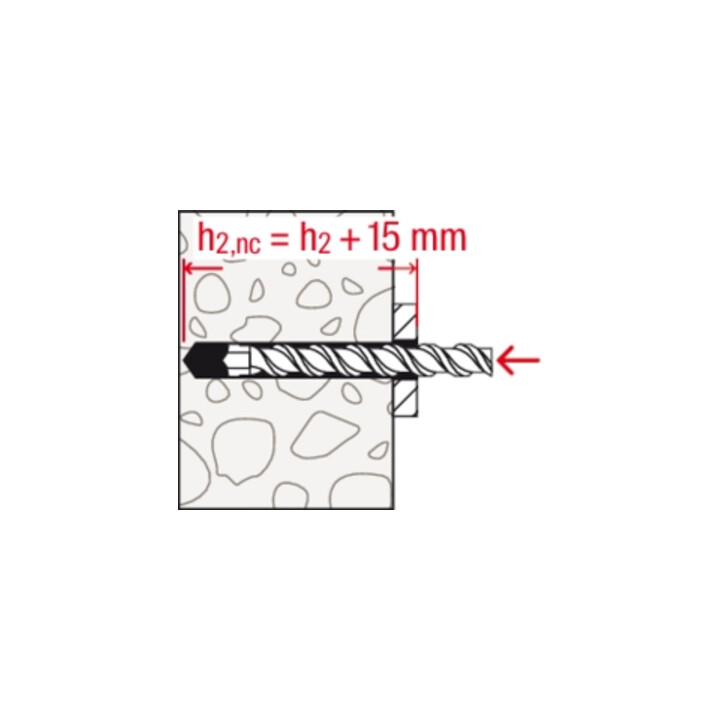

- Min. boor diepte bij doorsteekmontage
- 210 mm
- Verankeringsdiepte (gereduceerd)
- 50 mm
- Verankeringsdiepte (standaard)
- 70 mm
- Max. dikte van het aan te brengen onderdeel
- 120 mm
- Max. bruikbare lengte hef, standaard / hef, min.
- 120 / 140 mm
- Max. dikte van het aan te brengen onderdeel (gereduceerd)
- 140 mm
- Max. dikte van het aan te brengen onderdeel (standaard)
- 120 mm

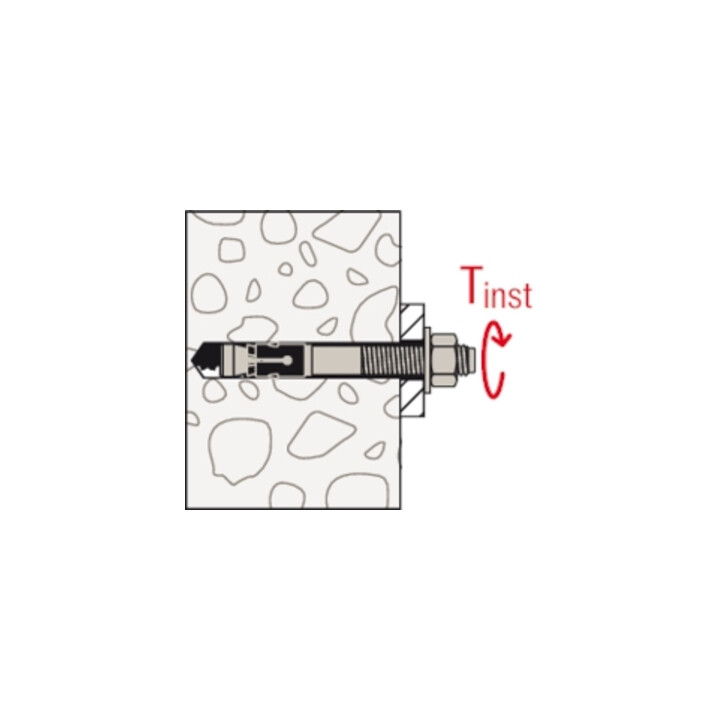

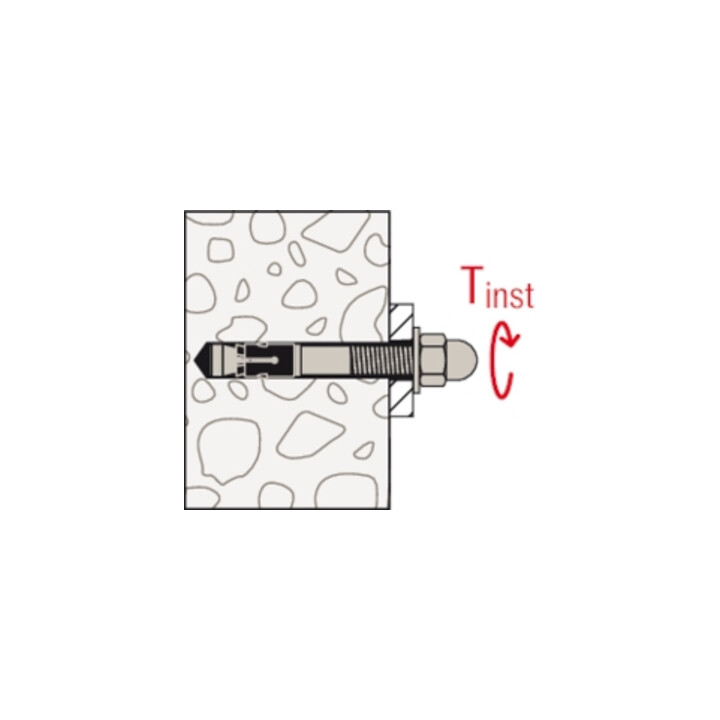

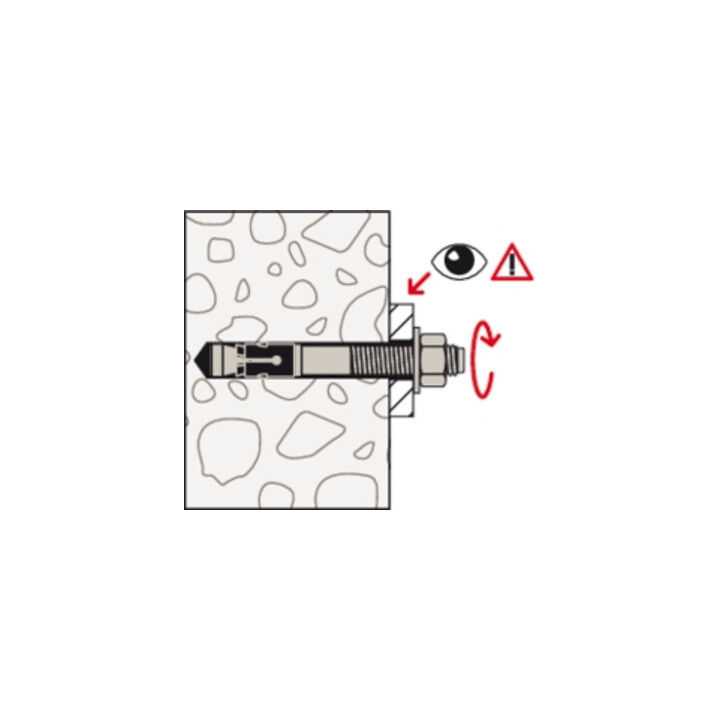

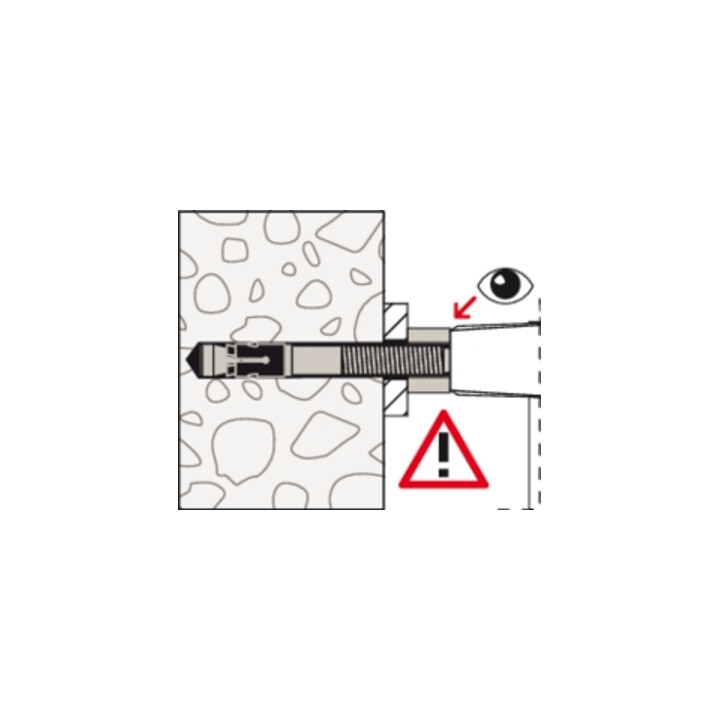

- Installatiedraaimoment
- 60 N·m
- Materiaal
- galvanisch verzinkt staal
- Seismische goedkeuring
- C1 / C2
- Voorsteekmontage
- Ja

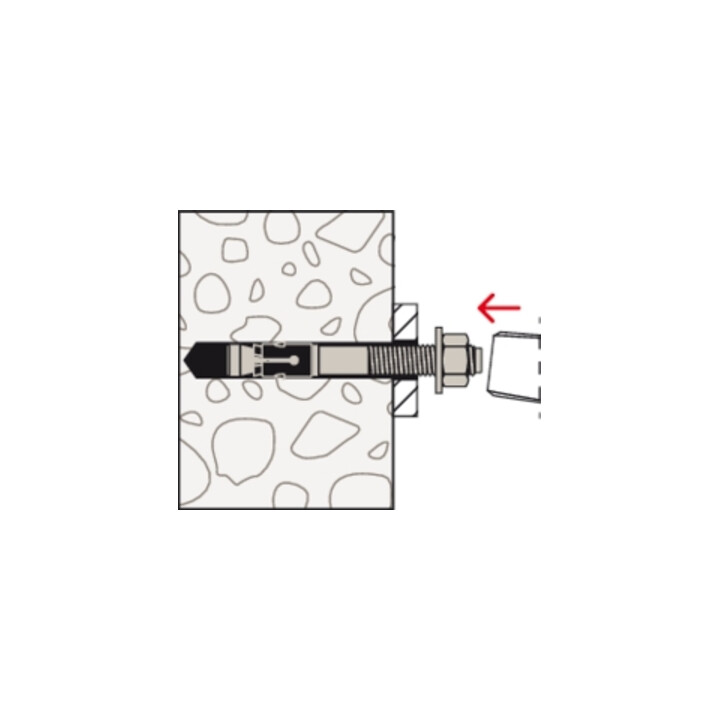

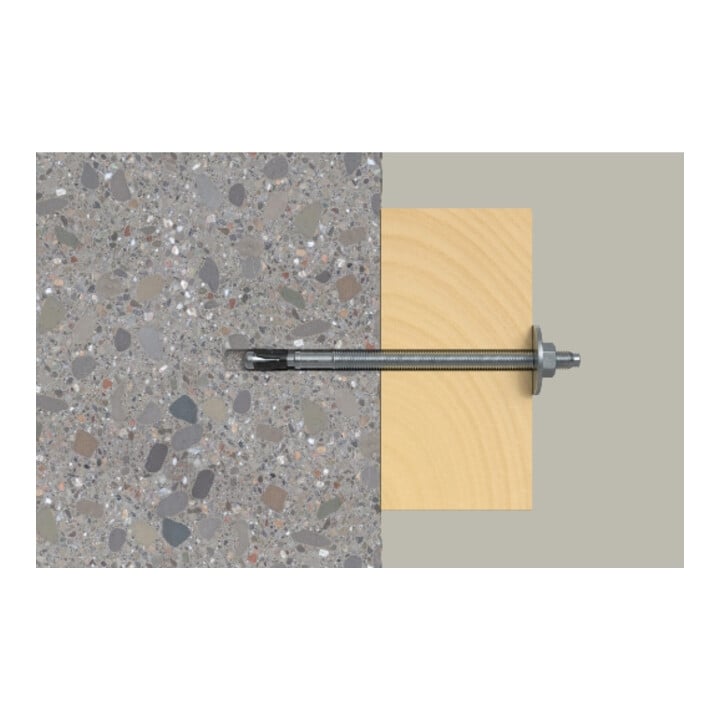

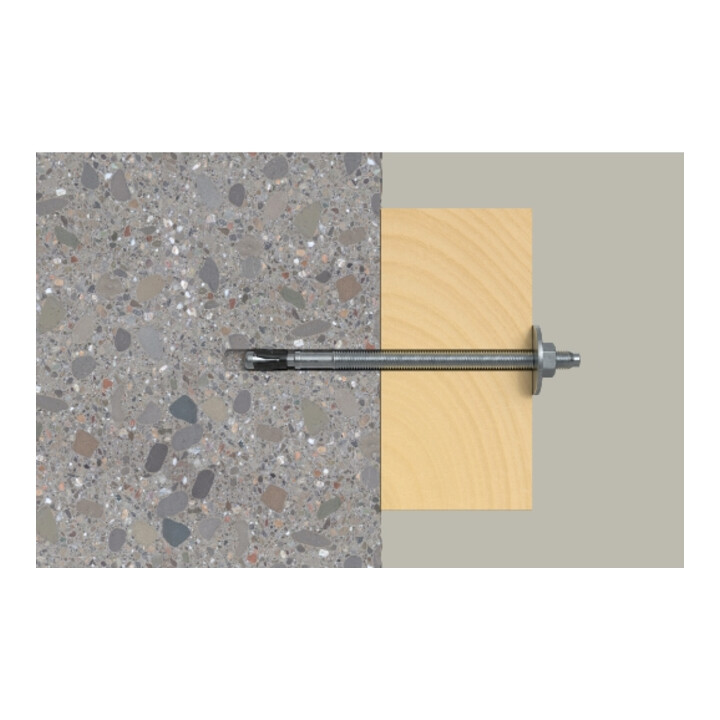

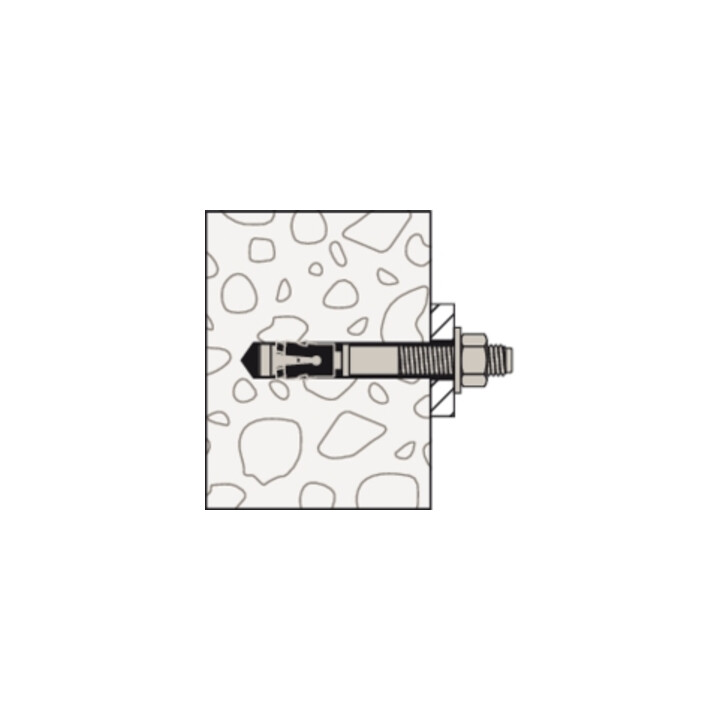

- Doorsteekmontage
- Ja
- Afstandsmontage
- Nee
- Contact fabrikant
- fischerwerke GmbH & Co. KG Klaus-Fischer-Straße 1, 72178 Waldachtal, DE [email protected]
- Art.nr.
- 84519204
- GTIN
- 4048962462807

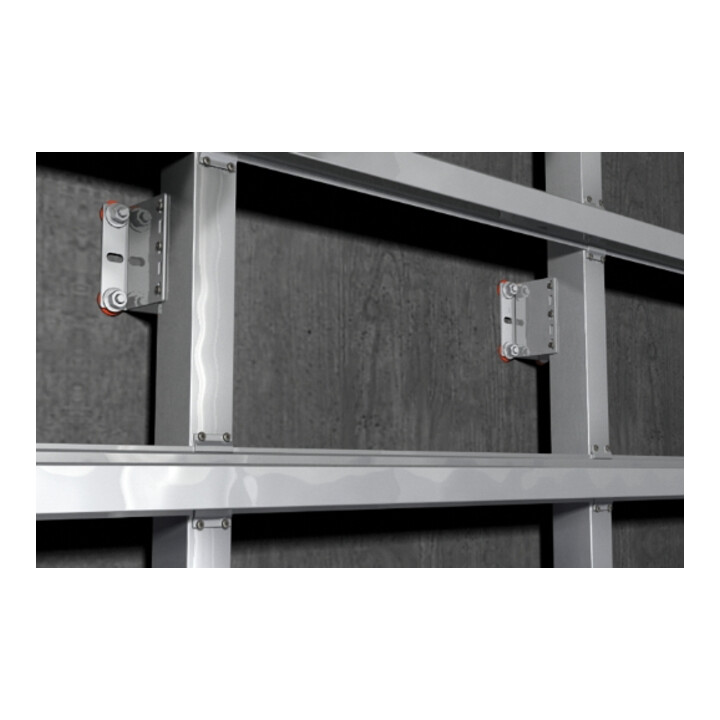

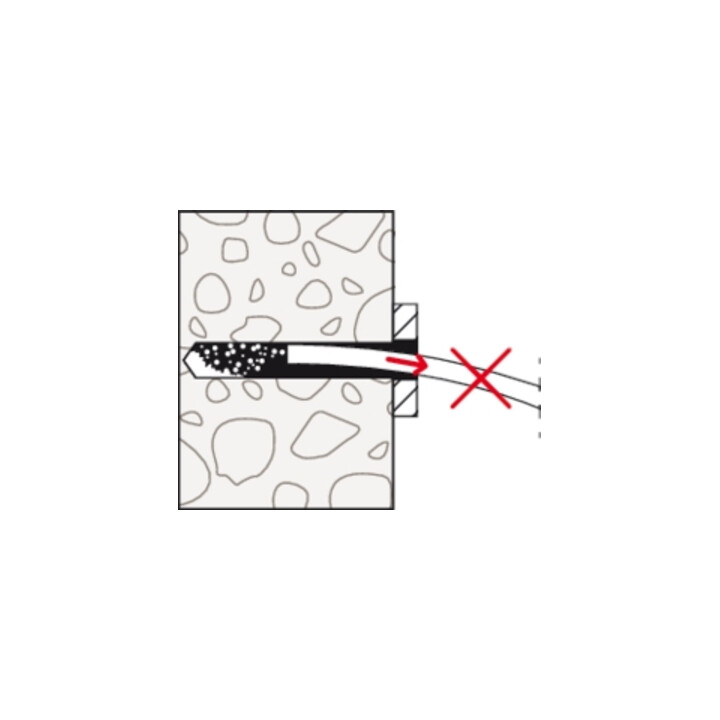

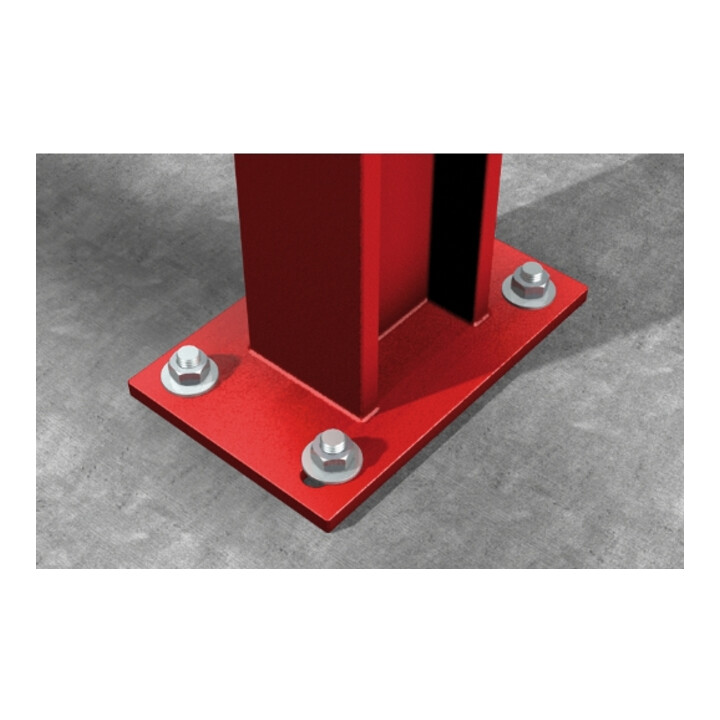

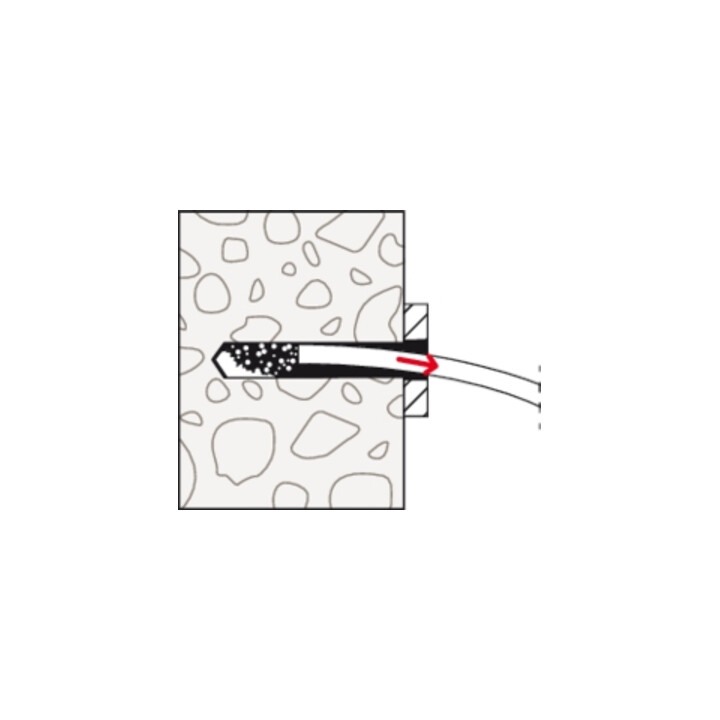

• De FAZ II Plus GS is dankzij de voorgemonteerde grote U-ring geschikt voor het bevestigen van stalen aanbouwdelen met langwerpige gaten, waardoor een nog betere uitlijning mogelijk is en de montage-inspanning wordt verminderd • Snellere en eenvoudigere montage zonder het reinigen van het boorgat (M8-M24) • Talrijke keuringsrapporten voor verschillende ondergrondmaterialen (beton C12/15-C80/90, staalvezelbeton (aBG), kalkzandsteen) vergroten het aantal toepassings- en gebruiksgebieden • Met de nieuwe beoordeling (ETA) nemen de dwarsdragende vermogens aanzienlijk toe. Hierdoor zijn minder bevestigingspunten en ankers nodig • De ETA-beoordeling garandeert samen met andere keuringsrapporten (RWS, ZTV, ETK) hoge belastingen in geval van brand • Een extern onafhankelijk rapport bevestigt een gebruiksduur van verankeringen tot 120 jaar. Hierdoor gaat de FAZ II Plus een heel eeuwperk mee en is hij perfect voor grote, duurzame bouwprojecten (M10-M16) • De variabele verankeringsdiepten maken een millimeterprecieze aanpassing aan de belastingen mogelijk. Toepassingsgebieden: • De FAZ II Plus GS is geschikt voor voor- en doorsteekmontage en ook optimaal voor afstandsmontages • Bij het aandraaien van de moer wordt de conusbout in de spreidclip getrokken en spant deze tegen de boorgatwand • Bij het bereiken van het voorgeschreven koppel is de anker volgens de goedkeuring geplaatst
