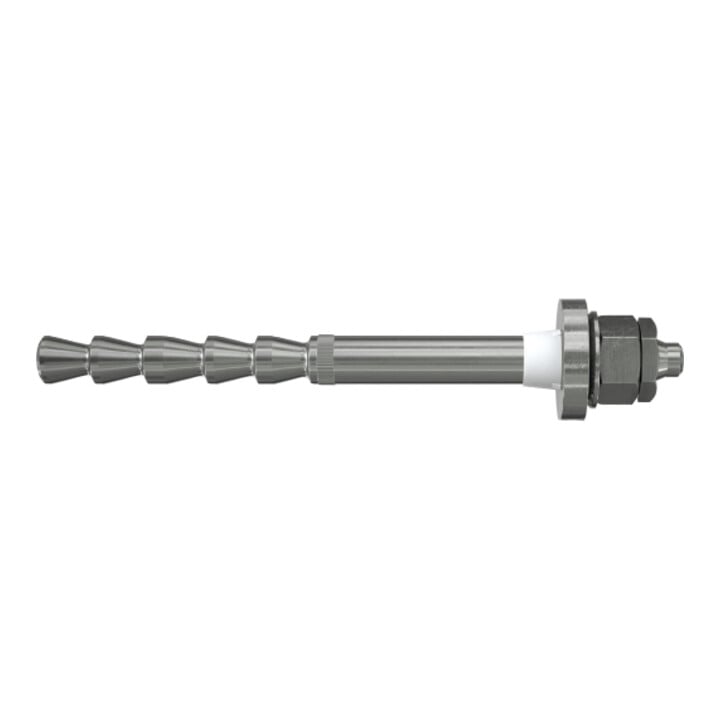

fischer Highbond anker FHB-A dynamisch 16 x 125/50 C
fischer Highbond anker FHB-A dynamisch 16 x 125/50 C
- Boor nominale diameter
- 18 mm
- Boordiepte door aan te sluiten onderdeel
- 180 mm
- Gewicht
- 4.340 g
- Minimale nuttige lengte
- 10 mm
- Maximale nuttige lengte
- 50 mm
- Sleutelwijdte
- 24 mm
- Verankeringsdiepte
- 125 mm
- Lengte
- 225 mm
- Maatdelen mortel
- 9 stuks
- DIBt-goedkeuring
- Relevant
- ETA-goedkeuring
- Ja
- Draad
- M16
- Uitvoering
- Injectiesysteem voor de verankering van dynamische belastingen
- Materiaal
- Roestvrij staal (1.4529)
- Oppervlakte
- Blank
- Verankeringsondergrond
- Beton
- Montagewijze
- Doorsteekmontage
- Werking
- Stoffenverbinding, vormsluiting
- Toegelaten voor
- Beton C20/25 tot C50/60, gescheurd en ongescheurd
- Kwaliteitszegel
- Nee
- Technische documentatie
- Nee
- Belastingswaarden
- Ja
- Erkenning Factory Mutual
- Nee
- Brandtest
- Ja
- DOP - Prestatieverklaring
- Nee
- EPD - Milieuproductverklaring
- Nee
- Eigenschap materiaalkwaliteit
- Hoog corrosiebestendig
- Brandwerendheidsklasse
- R 120
- Testmerk
- Nee
- Gebruik met
- Highbond-injectiemortel
- Toegelaten met
- Highbond-injectiemortel
- Contact fabrikant
- fischerwerke GmbH & Co. KG Klaus-Fischer-Straße 1, 72178 Waldachtal, DE [email protected]
- Art.nr.
- 69219322x10
- GTIN
- 4006209934456

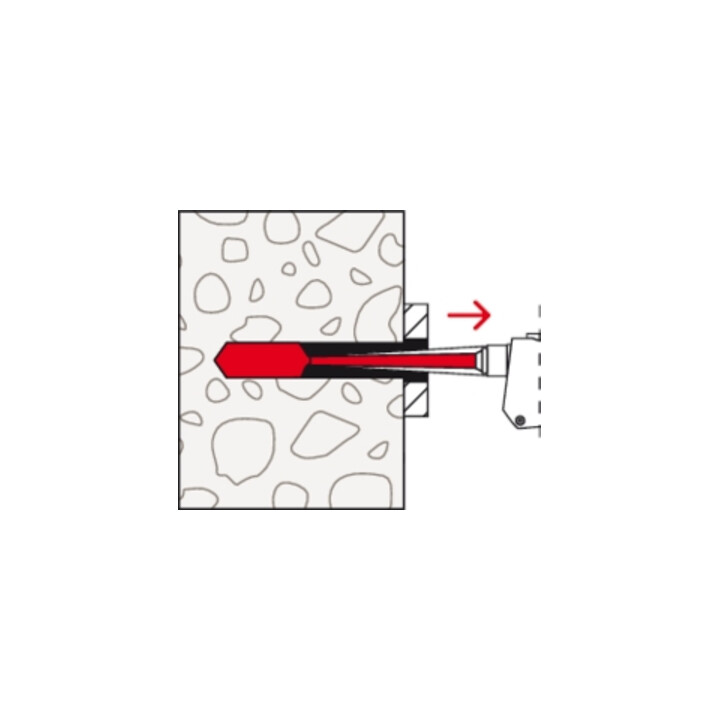

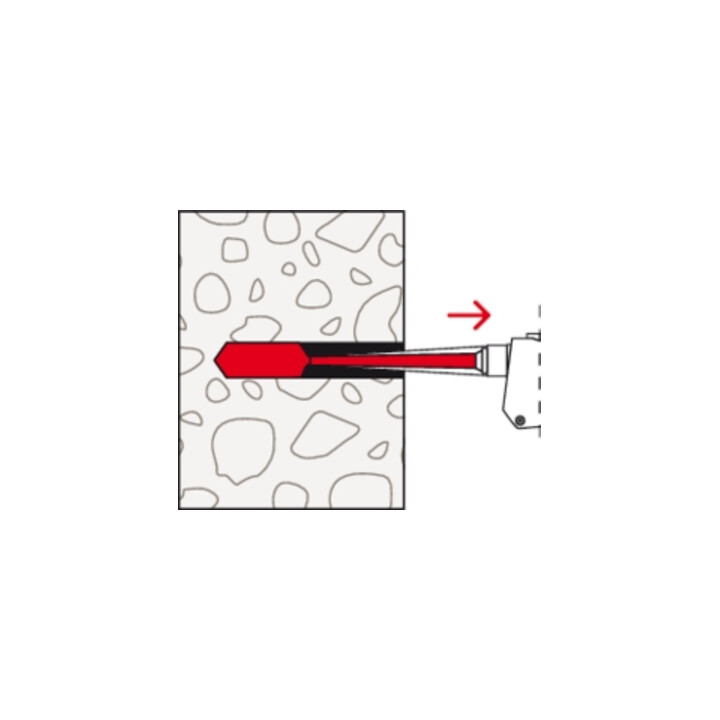

• De Highbond-ankerstaaf dynamic FHB-A dyn wordt gebruikt in combinatie met de Highbond-specialmortel FIS HB • De injectiemortel FIS HB sluit tijdens het plaatsingsproces de ringruimte in het aangebouwde onderdeel en zorgt voor een optimale lastverdeling. Dit maakt het opnemen van dynamische wissel- en wissellasten mogelijk • De conische geometrie van de ankerstaaf FHB-A dyn zorgt voor veilige naspreiding onder dynamische belasting en maakt daarmee gebruik in gescheurd beton mogelijk • De FHB-A dyn ankerstaaf is ook verkrijgbaar in hoog corrosiebestendig staal. Hierdoor is deze geschikt voor toepassingen in agressieve omgevingen, zoals tunnels • Het Highbond-Anker dynamic-systeem bereikt door de extra huls bij de ankerstaaf FHB-A dyn V nog hogere dwarskrachten en biedt daarmee een verhoogde mate van veiligheid
Gebruik

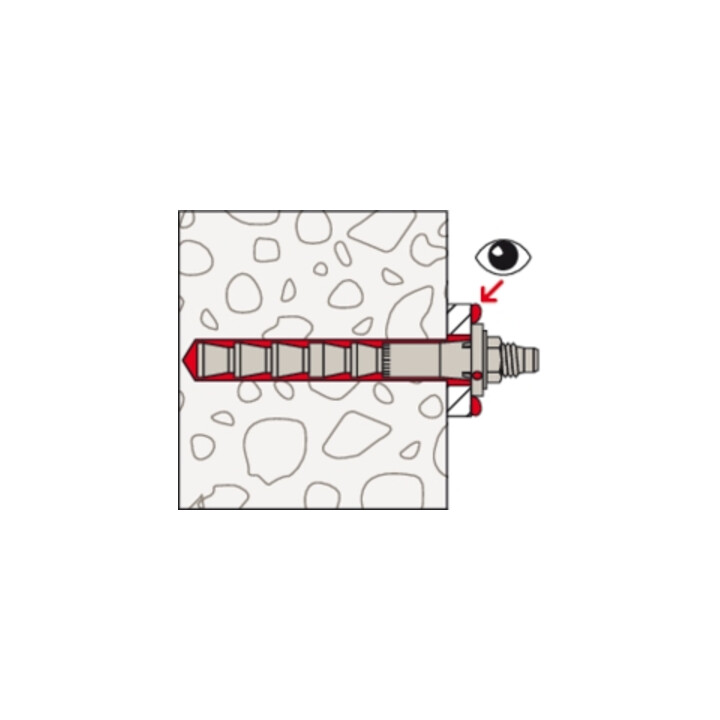

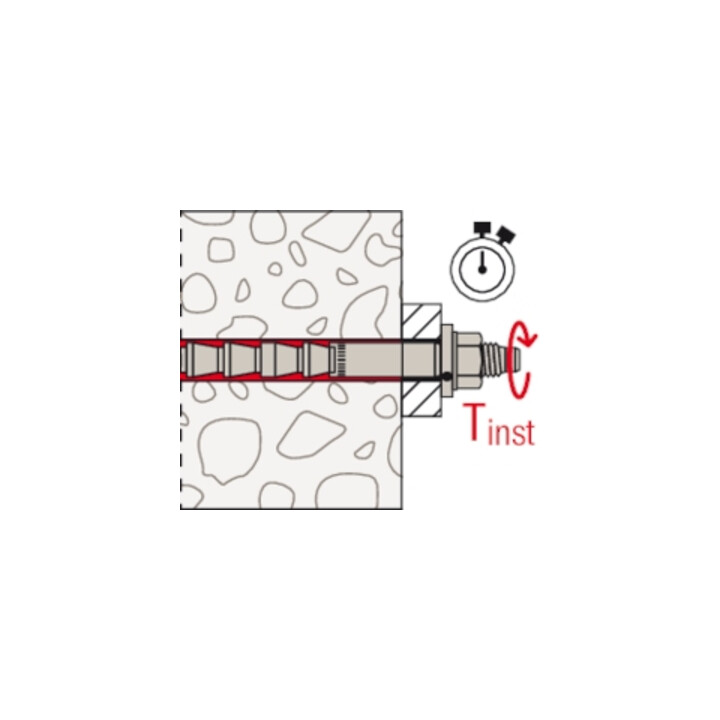

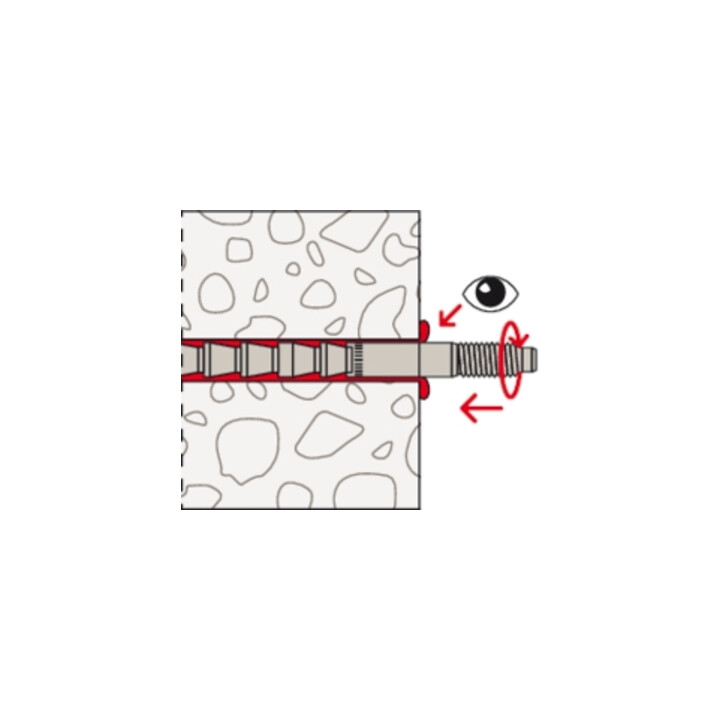

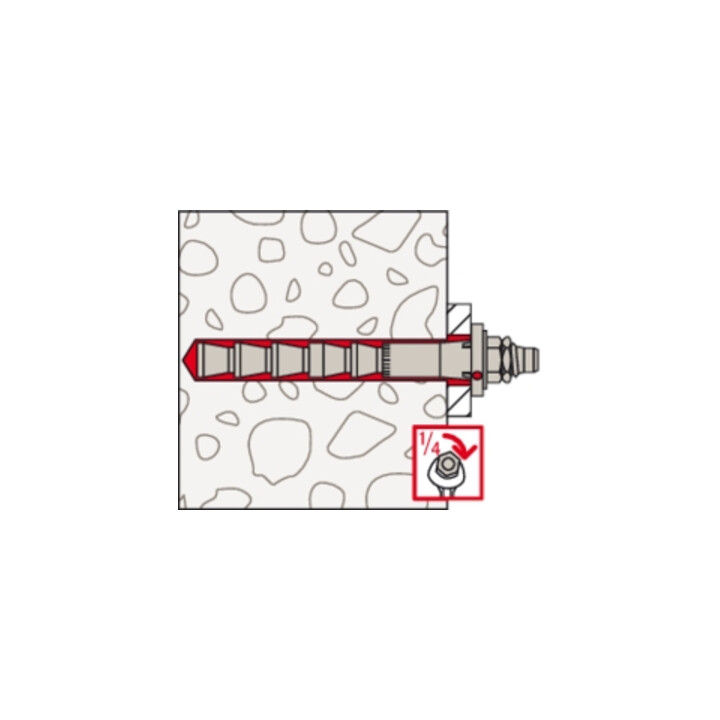

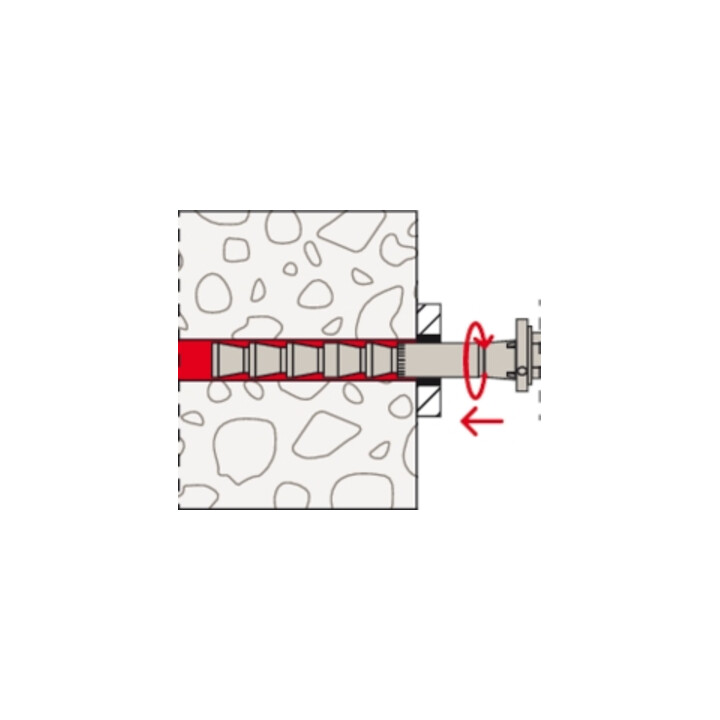

• FHB-A dyn in combinatie met de Highbond-specialmortel FIS HB is goedgekeurd voor voorsteek- en doorsteekmontage • De mortel hecht de ankerstang volledig aan de boorgatwand en sluit het boorgat af • De centreerhuls centreert het anker in het bevestigingsdeel en zorgt zo voor een veilige belastingsoverdracht • De borgmoer voorkomt het losraken van de moer
