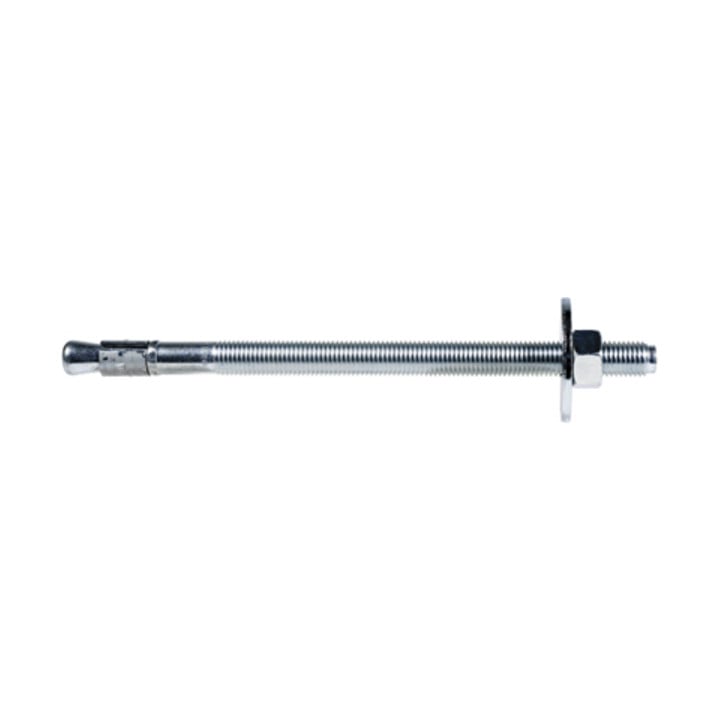

fischer Snelbouwanker FBN II 12/140 GS met grote onderlegring ev E per stuk verpakt
fischer Snelbouwanker FBN II 12/140 GS met grote onderlegring ev E per stuk verpakt
- Bohrnominaaldiameter
- 12 mm
- Boorgatdiepte bij doorsteekmontage min.
- 230 mm
- Maximale dikte van het aan te brengen onderdeel
- 140 mm
- Pluglengte
- 236 mm
- Gewicht
- 219,4 g
- Draad
- M12
- Draadlengte
- 100 mm
- Sleutelwijdte
- 19 mm
- Buitendiameter veerring
- 44 mm
- Dikte veerring
- 4 mm
- Verankeringsdiepte
- 65 mm
- Draad diameter
- 12
- Maximale nuttige lengte hef,red
- 155 mm
- Nuttige lengte hef,stand
- 140 mm
- Verankeringsondergrond
- Beton, natuursteen met dichte structuur
- Montagewijze
- Doorsteekmontage
- Oppervlakte
- Galvanisch verzinkt
- Materiaal
- Staal
- Materiaalkwaliteit
- 45H
- Goedgekeurd voor
- Beton C20/25 tot C50/60, ongescheurd
- Factory Mutual erkenning
- Nee
- Brandtest
- Ja
- DOP - Prestatieverklaring
- Ja
- EPD - Milieu Productverklaring
- Nee
- Eigenschap
- Met de lange draad worden bouwtoleranties gecompenseerd, verhoogde flexibiliteit, hoogste draagkracht met standaard verankeringsdiepte, geschikt voor afstandsmontages, verminderde verankeringsdiepte = verminderde boorgatdiepte, grote onderlegscheibe vergroot het steunoppervlak, minder bevestigingspunten en kleinere ankerplaten nodig, voorgemonteerde onderlegscheibe bespaart tijd bij montage, ideaal voor bevestiging van houtconstructies
- Eigenschap materiaalkwaliteit
- Corrosiebestendig
- Eigenschap oppervlakte
- Corrosiebestendig
- Brandwerendheidsklasse
- R 120
- Kwaliteitszegel
- Ja
- Belastingswaarden
- Ja
- Keurmerk
- Nee
- Werking
- Wrijving
- Ook geschikt voor verankeringsondergrond
- Natuursteen met dichte structuur, Beton C12/15
- Technische documentatie
- Nee
- Contact fabrikant
- fischerwerke GmbH & Co. KG Klaus-Fischer-Straße 1, 72178 Waldachtal, DE [email protected]
- Art.nr.
- 84681323x10
- GTIN
- 4006209915677

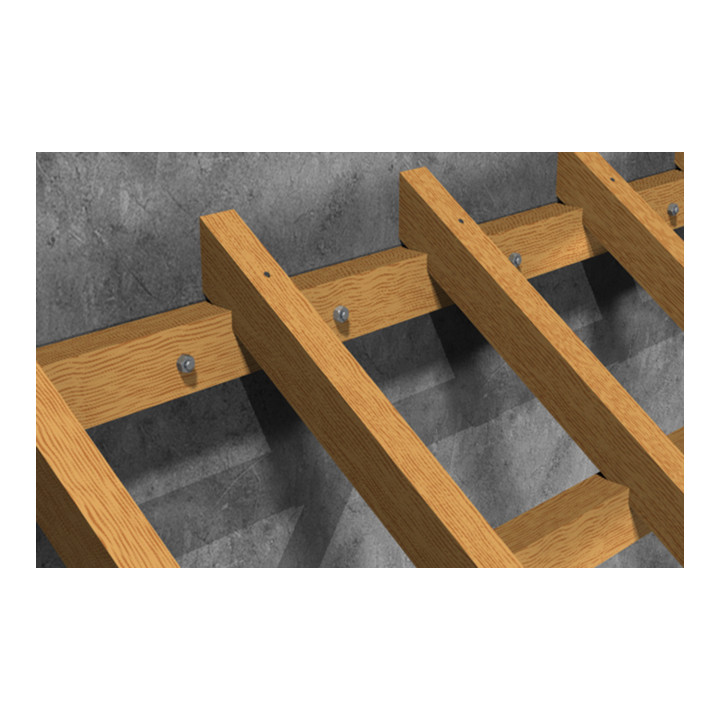

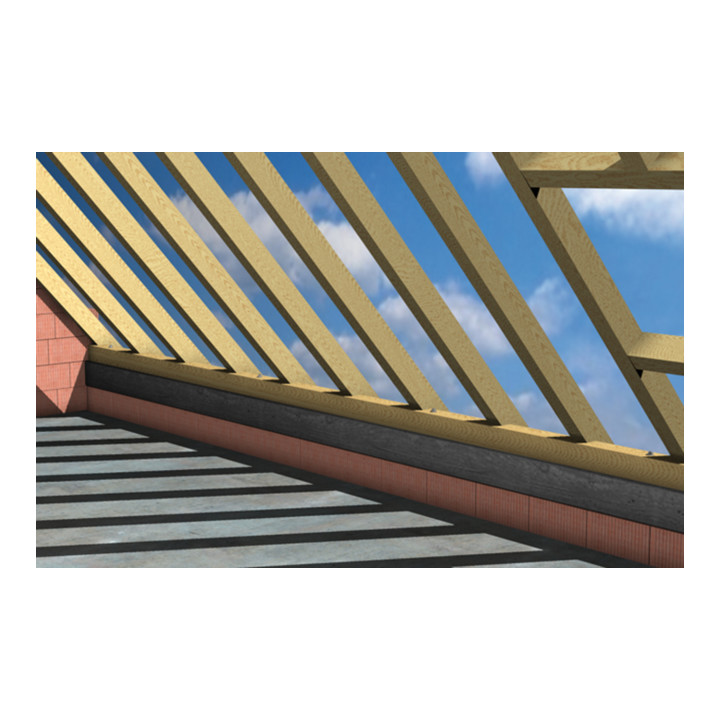

• De grotere ring bij de FBN II GS zorgt voor een groot draagvlak en maakt zo de bevestiging van houtconstructies mogelijk • De voorgemonteerde ring zorgt voor een snelle voortgang van de montage • De standaard verankeringsdiepte bereikt de hoogste draagvermogens. Hierdoor zijn minder bevestigingspunten en kleinere ankerplaten nodig • Daarnaast is de anker zeer geschikt voor grote diktes van de aan te brengen onderdelen • De lange schroefdraad maakt compensatie van bouwtoleranties en afstandsmontages mogelijk en verhoogt zo de flexibiliteit • Weinig hamerslagen en de minimale aanhaalslip zorgen voor een merkbaar eenvoudige montage • De inslagpen beschermt de schroefdraad tegen beschadigingen en zorgt zo voor een tijdbesparende montage en demontage van het aan te brengen onderdeel
Gebruik
• De FBN II GS is geschikt voor voor- en doorsteekmontage. Beperkt ook geschikt voor afstandsmontage • Breng vóór de montage de zeskantmoer in de optimale positie. (De inslagpen steekt ongeveer 3 mm uit de zeskantmoer) • Bij het aanbrengen van het koppel wordt de conische pen in de spreidclip getrokken en spant deze tegen de boorgatwand • De kopmarkering maakt een eenvoudige controle van de verankering mogelijk • Bij seriemontage raden wij het gebruik van het boutanker-zetgereedschap FABS aan
