Gesipa Blindklinknagelzetter TAURUS 1 Axiaal

Kenmerken:

• De TAURUS serie 1-4 in axiale uitvoering: voor de speciale toepassing. Pneumatisch-hydraulische blindklinknagelzetters van Gesipa zijn ideaal voor bijna elke toepassing. Zuinig ontwerp, perfecte bediening en doordachte accessoires maken de TAURUS-serie zo uniek en flexibel.

Toepassingen:

• Het speciale ontwerp van de TAURUS Axial biedt de mogelijkheid van installatie in productielijnen en maakt tegelijkertijd flexibel en ergonomisch handwerk mogelijk in toepassingen met beperkte toegankelijkheid en waarbij dus een klinkproces van bovenaf vereist is. Om ervoor te zorgen dat de te klinken onderdelen zonder spleet op elkaar liggen en dat de instelkop contact maakt, kan de TAURUS Axial ook worden geleverd met een aandrukontspanner. Voor alle Axial units, behalve Axial eco, wordt externe afzuiging aanbevolen. Een extra geschakelde luchttoevoer is noodzakelijk voor een veilige extractie van de klinknagel doorn. Afhankelijk van de toepassing wordt dit zinvol bereikt via de balancer met klep of de tijdvertragingsklep.

De voordelen van de TAURUS 1 Axial in een oogopslag:

• Bij uitstek geschikt voor montage in montagetafels, opspanningen of halfautomatische werkplekken.
• Zeer praktisch voor het verwerken van blinde klinknagels op plaatsen waar verticaal geklonken moet worden
• Kan worden uitgerust met bijna alle extra apparaten van de TAURUS-serie: bijv. verlengstukken, blindklinknagelteller, drukontlasting en afstandsbediening
• Bedieningshendel in de klinkas maakt ergonomisch werken mogelijk, vooral bij verticale toepassingen
• Voordelig alternatief voor TAUREX Axial of TAUREX Axial compact

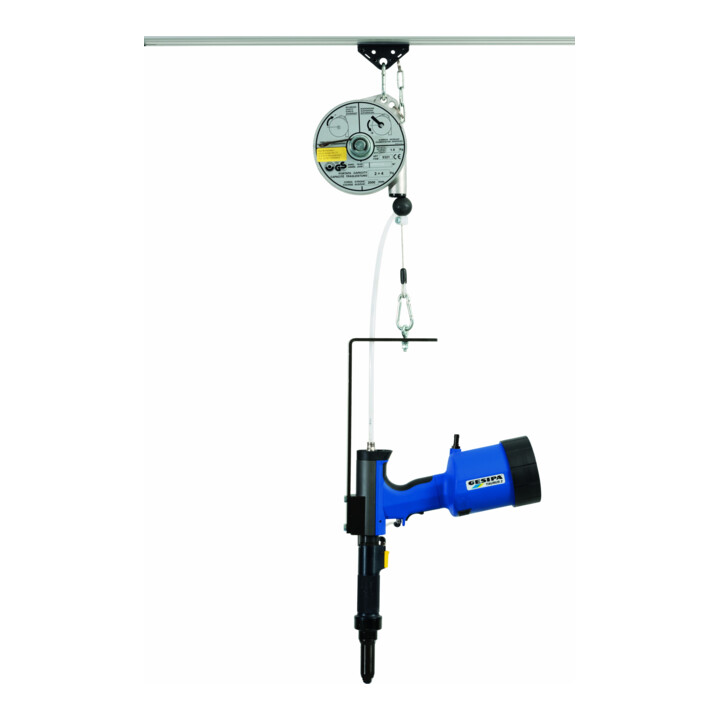

• Kan worden opgehangen aan een balancer

Modulair principe

• Veel identieke onderdelen die in alle eenheden kunnen worden gebruikt, zorgen voor een lage voorraad reserveonderdelen en eenvoudig onderhoud
• Flexibele aanpassing aan nieuwe toepassingen
• Dit brede scala van varianten biedt de gebruiker een hoge mate van flexibiliteit, aangezien elke eenheid van de TAURUS 1-4-serie kan worden uitgerust met een groot aantal extra onderdelen of kan worden omgebouwd om aan de toepassing te voldoen.

Prestaties

• Hoge instelkrachten bij laag gewicht
• Snelle werkcyclus
• Geoptimaliseerde slag voor de hele serie

Gepatenteerd grijpmechanisme

• Krachtig geleide grijpbekken en pneumatische druk
• Veilig, slipvrij grijpen van de spillen
• Eén ontwerp voor alle afmetingen
• Extreem lange levensduur

Economie & ecologie

• Zuinig persluchtverbruik door tweeledig gebruik: zetten van de klinknagel en afzuigen van de restdoorn
• Hoogste economische efficiëntie en gering milieueffect
• Omschakelbare afzuiging door vergrendelbare schuifschakelaar

Werkcomfort & veiligheid

• Rubberen, gemakkelijk vast te pakken handvat
• Evenwichtig zwaartepunt
• Trillingsarm en geluidgedempt
• Buisvormige collector met roterende luchtdeflector
• Overdrukventiel voorkomt overbelasting
• Zeer lage terugslag
• Geen uitworp van de klinknagel doorn wanneer de opvangbak wordt losgeschroefd

Gepatenteerd klauwbekken systeem

• De drie klauwen van de klauwplaat glijden positief in afzonderlijke kanalen
• De klauwen van de klauwplaat worden op de doornen geperst met perslucht in plaats van met veerkracht. Dit gebeurt met ten minste tien keer meer kracht dan bij conventionele methoden.
• Wanneer het klinkproces in gang wordt gezet, klemmen de klauwen van de klauwplaat zich door de hoge druk plotseling vast op de doornen, en pas dan begint de trekbeweging.

Doorslaggevende voordelen van het Gesipa-systeem:

• Het gebruik van de volledige gereedschapsslag bij het zetten van de klinknagel garandeert veilige zetwerkzaamheden.
• Het onmiddellijke slipvrije grijpen van de klinknageldoorn vermindert slijtage en dus vervuiling
• De klauwen van de klauwplaat kunnen niet over de doorn glijden, slijtage van de klauwen van de klauwplaat wordt aanzienlijk verminderd
• Lange levensduur, weinig onderhoud en geringe behoefte aan reserveonderdelen verlagen de kosten op lange termijn
• Dubbel gebruik van de perslucht die nodig is voor het zetproces: eerst voor het zetten van de blindklinknagel en vervolgens voor het uitwerpen van de restdoorn. Door het dubbele gebruik van perslucht is er dus geen dure verse perslucht nodig, die bij andere in de handel verkrijgbare toestellen voortdurend wordt verbruikt, alleen om de doorn uit te werpen. Niet in de laatste plaats betekent dit ook dat de geluidsemissie bij de TAURUS-apparaatserie uiterst gering is.

Kenmerken:

• Bedrijfsdruk: 5 tot 7 bar
• Slangaansluiting: 6 mm Ø (1/4")
• Geluidsemissie: max. 79 dB
• Trillingen: < 2,9 m/s²
• Luchtverbruik: ca. 1,0 l per klinknagel
• Instelkracht: 4.200 N bij 5 bar
• Slag gereedschap: 15 mm

Toepassingsgebied:

• Verwerking van blindklinknagels tot 6,4 mm Ø van alle materialen en tot 8 mm Ø aluminium (max. doorn Ø 4,5 mm).

EAN/GTIN: 04007081902052
